Mga Diagram ng Koneksyon ng Paggalaw ng Paggalaw
Ang mga sensor ng paggalaw ay mga aparato na tumutugon sa paglipat, sa halip na nakapigil, mga bagay. Sa ito ay naiiba sila mula sa pagkakaroon ng mga sensor na naka-configure upang gumana sa paglaho, pagkawala ng mga gumagalaw na bagay sa kinokontrol na lugar.
Sa madaling salita, ang aparato na kumokontrol sa paggalaw ay dapat gumana kapag ang isang tao ay nasa loob ng napansin na puwang, kapag siya ay gumagalaw o nagyelo, ngunit hindi bababa sa gumagalaw lamang ang kanyang mga daliri. Kasabay nito, ang mga aparato ng control sa presensya ay na-trigger kapag ang mga tao ay ganap na umalis sa silid o mayroong isang ganap na nagyelo na tao na naiwan dito na hindi gumawa ng anumang paggalaw.
Ang parehong mga pangkat ng mga sensor na ito ay maaaring gumana batay sa:
-
pagkuha ng mga tunog na panginginig ng boses ng mga sensitibong acoustic system;
-
ang pang-unawa ng thermal radiation na dulot ng katawan ng tao ng mga natanggap na infrared receiverkilos pasibo;
-
pag-overlay ng infrared na hindi nakikita sa mata ng tao na nakadirekta mula sa emitter hanggang sa tatanggapaktibong pamamaraan.
Mayroong iba pang mga paraan upang makita ang isang gumagalaw na tao, ngunit sila, tulad ng pamamaraan ng acoustic, ay bihirang ginagamit. At sa mga gamit sa bahay, ang mga sensor ng paggalaw na nakikipagtulungan sa mga electromagnetic waves na matatagpuan sa infrared spectrum ay madalas na ginagamit. Inilarawan sila sa ang artikulong ito.
Ang mga tagatanggap ng sensor ng IR ay may isang pangkalahatang prinsipyo ng operating.
Ang mga sensor ng paggalaw at sensor ng presensya ay nakakakuha ng infrared radiation na ipinamamahagi sa lahat ng mga direksyon mula sa anumang mga bagay na matatagpuan sa larangan ng pagtingin. Ang mga thermal ray, tulad ng sa isang maginoo na optical system, halimbawa, isang camera, ay nahuhulog sa isang segment na lens na gumagana alinsunod sa prinsipyo ng Fresnel.
Ang baso o optical na konstruksiyon na plastik na ito ay nilikha gamit ang isang malaking bilang ng mga concentric na sektor / mga segment, na ang bawat isa ay bumubuo ng isang makitid na sinag ng magkaparehong ray ng init sa IR sensor.
Tinatawag din itong salitang "PIR sensor" sapagkat mayroon itong pyroelectric na epekto - lumilikha ito ng isang electric field na proporsyonal sa natanggap na heat flux. Ang signal na natanggap sa kanya ay pinoproseso ng mga elektronikong aparato.
Sa karamihan ng mga disenyo ng sensor, ang pyrodetector ay gumagana sa mga halagang analog. Isang halimbawa ay HC-SR501 Series Motion Sensor.
Mayroon itong maliit na sukat, gumagana sa batayan ng isang microcircuit, ay may tatlong mga terminal para sa pagkonekta ng kapangyarihan at pag-load ng mga wire, dalawang pag-aayos ng potentiometer. Kapag nag-trigger, bumubuo ito ng isang control electric signal na may boltahe na 3.3 volts at isang kasalukuyang ng ilang milliamps.
Kamakailan, ipinakilala ang mga yunit na nagpapatupad ng dobleng pag-convert at pagproseso ng mga utos batay sa digital signal.
Pinapayagan nito ang paggamit ng mga aparato ng microprocessor at teknolohiya ng computer para sa karagdagang pagbabagong signal at pagbuo ng iba't ibang mga algorithm ng kontrol para sa mga awtomatikong aparato.
Ang parehong mga digital electronic at digital sensor ay konektado sa mga supply ng kuryente at may mga aparato na output na lumipat sa pagkarga sa pangunahing network.
Ang isa sa mga prinsipyo ay inilatag sa algorithm ng operasyon ng electronics:
-
paggalaw ng paggalaw;
-
tugon sa pamamagitan ng pananatili.
Kapag lumitaw ang isang tao sa larangan ng aksyon ng sensor, sa pamamagitan ng kanyang presensya ay gumawa siya ng mga pagbabago sa balanse ng init ng kapaligiran, at ang lahat ng kanyang paggalaw ay naitala sa pamamagitan ng Fresnel lens bilang isang lens ng camera. Ang mga elektronikong yunit ay nagpapatakbo at naglabas ng isang de-koryenteng signal sa control contact.
Tinatapos nito ang mga pag-andar ng sensor mismo, kahit na ang proseso ng paglipat ng mga actuators ay hindi pa nakumpleto, at ang lakas ng control signal ng motion sensor para sa paglipat ng mga fixture ng ilaw, pag-on sa tunog ng sirena, pagpapadala ng SMS sa isang mobile phone o pagsasagawa ng iba pang mga gawain ay hindi sapat.
Ang signal na ito ay dapat na palakihin at maipadala sa isang malakas na contact upang lumipat ang load.
Ang sensor ng paggalaw ng HC-SR501 na tinalakay sa itaas ay hindi maaaring gampanan ang mga pag-andar na ito. Upang maipatupad ang mga ito, maaari kang magtipon ng isang simpleng transistor switch mga bipolar transistors.
Ang Power = 4.5 ÷ 20 volts mula sa isang karagdagang mapagkukunan ay ibinibigay sa mga terminal ng VCC at GND ng motion sensor at key, at ang control signal mula sa OUT terminal ng sensor ay ibinibigay sa amplifier terminal ng parehong pangalan. Ang isang pag-load ng naaangkop na boltahe ay konektado sa output circuit.
Kung gagamitin mo ang pamamaraan na ito upang i-on ang mobile phone, maaari kang makatanggap ng SMS sa iyong mobile phone, na magiging isang senyas tungkol sa paglitaw ng mga hindi inaasahang bisita sa security zone.
Karamihan sa mga yari na module para sa pag-iilaw ng mga circuit na may mga sensor ng paggalaw ay may built-in na amplifier at contact contact na lumilipat ang circuit ng pag-load. Tatlong mga bloke para sa pagkonekta ng mga wire ay matatagpuan nang direkta sa kaso sa mga disenyo ng naturang mga yunit, na pinalakas ng isang ≈220 volt network, dalawa sa kung saan ang nagbibigay ng kapangyarihan (phase L at zero N) at ang ikatlong L ', kasama ang zero N, ay ginagamit para sa paglipat ng mga luminaires.
Mga aktibong sensor ng paggalaw
Ang mga aparato na gumagana sa prinsipyo ng pagsubaybay sa channel sa pagitan ng IR emitter at ang tagatanggap ay may humigit-kumulang sa parehong algorithm, ay nakatutok sa isang pangkaraniwang dalas, tulad ng remote control ng isang TV o isang wireless computer mouse sa kanilang mga tagatanggap. Maaari silang magkaroon ng autonomous power na independyente sa isang nakatigil na network ng kuryente.
Sa kasong ito, ang isa sa mga scheme ng layout ng mga module ng direkta o rotary na paraan ng pagbuo ng landas gamit ang mga salamin ay isinasagawa.
Mga Diagram ng Koneksyon ng Sensor
Simple diagram ng mga kable ipinakita sa larawan.
Gamit ang koneksyon na ito, ang mode ng operasyon ng lampara ay ganap na tumutugma sa algorithm na inilatag ng electronic circuit, at nababagay sa pamamagitan ng mga potentiometer ng pagsasaayos.
Sa mga simpleng disenyo ng sensor, naka-install ang dalawang mga Controller:
1. LUX - ang antas ng pag-iilaw, nang maabot ang sensor na na-trigger (halimbawa, hindi na kailangang gumamit ng electric light sa maaraw na panahon). Para sa regulasyon, ang pinakamataas na halaga nito ay unang itinakda;
2. PANAHON - ang tagal ng timer o, sa madaling salita, ang haba ng oras kung saan ang lampara ay magaan pagkatapos matukoy ang kilusan. Karaniwan itakda ang minimum na halaga, dahil sa bawat bagong kilusan, ang sensor ay patuloy na mag-restart.
Karaniwan ang dalawang mga parameter ng pagsasaayos na ito ay sapat upang mai-configure ang kontrol ng mga pag-aayos ng sambahayan. Sa sopistikadong sensor ng paggalaw ng seguridad mayroong dalawa pang potensyometro:
1. SENS - sensitivity o saklaw. Ginagamit ito upang mabawasan ang control zone sa mga kasong iyon kapag hindi posible na limitahan ito sa pagbabago ng orientation ng motion sensor;
2. MIC - tunog na tunog na tunog ng ingay ng built-in na mikropono kung saan ang sensor ay na-trigger. Ngunit sa mga kondisyon sa domestic ang pagpapaandar na ito ay hindi kinakailangan - ang sensor ay ma-trigger ng mga extrusion na tunog ng mga pagpasa ng mga kotse, mga exclamation ng mga bata ...
Ang scheme ng koneksyon ng lampara sa dalawang sensor
Ang pamamaraang ito ay ginagamit sa mga lugar kung saan kinakailangan na kontrolin ang pag-iilaw mula sa dalawang malalayong puntos na may isang limitadong pagtingin para sa isang sensor.
Ang mga terminal ng aparato ng parehong pangalan ay konektado kaisa sa bawat isa at output sa network ng supply ng kuryente at aparato ng ilaw. Kapag ang output contact ng anumang sensor ay isinaaktibo, ang lampara ay ilaw.
Diagram ng koneksyon sa pamamagitan ng switch
Ginagamit ang pamamaraang ito kapag ang isang block sensor block ay idinagdag sa isang umiiral na lampara na may switch. Kapag naka-on ang switch, ganap na gumagana ang circuit dahil na-configure ito ng electronics. At kapag bukas ang contact, ang phase ay tinanggal mula sa power supply at ang motion sensor ay nawala sa labas ng operasyon.
Ipinakita ng kasanayan na sa mga may-ari ng apartment, kapag umalis sa lugar, ang ugali ng awtomatikong patayin ang ilaw na may switch ay nanatili. Pagkatapos nito, kapag pumapasok sa silid ng isang tao, ang operasyon ng paggalaw ay nawala sa operasyon. Upang ibukod ang mga ganoong sitwasyon, ang mga contact ng circuit breaker ay inalis, sa gayon ay lumipat sa nakaraang circuit.
Sa circuit na ito, ang switch ay ganap na lumiliko sa output contact ng motion sensor. Ginagamit ito kapag ang isang tao ay nasa isang nakatigil na posisyon sa loob ng mahabang panahon, at ang bilis ng shutter ng timer ay maliit at kailangan mong gumawa ng labis na nakakagambala na paggalaw upang i-on ang lampara.

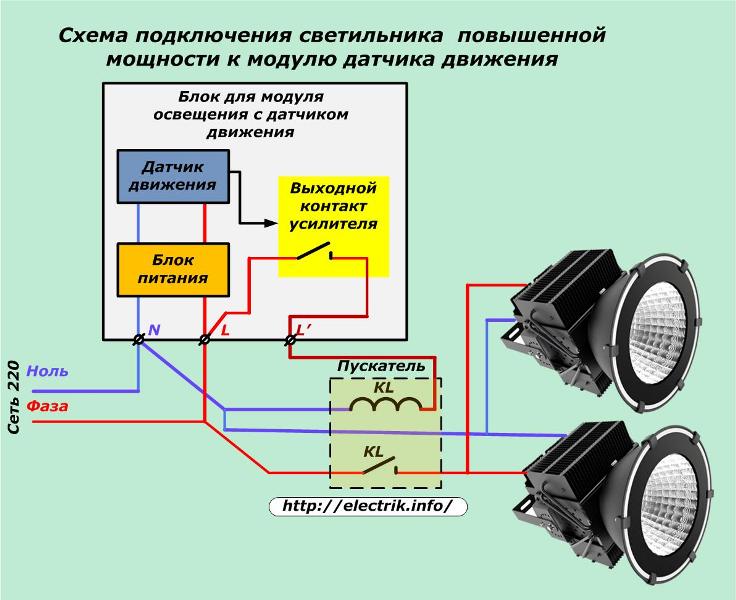

Mga diagram ng kable para sa malakas na naglo-load na may mga aparato ng electromagnetic
Maaaring magamit ang isang yunit ng sensor sensor na may mababang mga contact ng kapangyarihan light control napakalakas na mga fixture sa pag-iilaw. Para sa mga ito, ginagamit ang isang pansamantalang aparato - magnetic starter, relay o contactor ng kaukulang rating. Ang paikot-ikot na ito ay konektado sa isang contact na may mababang lakas na sensor, at ang contact contact ay nag-uumpisa sa pagkarga ng sistema ng pag-iilaw.
Sa pamamaraan na ito, tulad ng sa lahat ng iba pa, kinakailangan na tumpak na kalkulahin ang mga nakabukas na mga kapasidad at piliin ang mga contact ng kapangyarihan para sa kanila. Matapos ang pagsasama sa trabaho, ang mga alon ng mga naglo-load ay kinakailangang masukat at ihambing muli sa lakas ng mga contact. Para sa maaasahang pangmatagalang operasyon ng system, kinakailangan upang lumikha ng isang margin ng kapangyarihan.
Ang isang katulad na circuit na may mga aparato ng electromagnetic ay may kakayahang mahaba at maaasahang operasyon. Ngunit, mayroon siyang dalawang makabuluhang disbentaha:
1. nadagdagan ang ingay at electromagnetic panghihimasok na kasamang proseso ng paglipat ng armature sa panahon ng paglipat;
2. ang palaging pagsusuot ng sistema ng contact dahil sa mga paglabas na nagmula sa isang bukas na circuit, na nangangailangan ng pana-panahong pagpapanatili ng pagpigil.
Ang mga pagsubok at triac ay binawian ng mga pagkukulang na ito.
Ang diagram ng koneksyon para sa mga makapangyarihang naglo-load na may mga aparato ng semiconductor
Sa kasong ito, walang lahat ng uri ng ingay at panghihimasok. Ngunit para sa aparato ng semiconductor, kinakailangan upang mai-convert ang control signal ng motion sensor sa isang harmonic na nagkakasabay sa dalas sa boltahe ng mains. Upang gawin ito, ang isang espesyal na circuit na tumutugma ay nilikha na nagbibigay ng alternatibong kasalukuyang triac control electrode.
Kapag tumatakbo ang pagtutugma ng circuit, bukas ang triac. at ang mga ilaw ay nasa. Kapag walang control signal, sarado ang triac, at ang ilaw na kinokontrol nito ay naka-off.
Ang kawalan ng circuit na ito ay ang pagiging kumplikado ng disenyo ng pagtutugma ng signal ng elektronikong aparato.
Ang pagpili ng lokasyon ng pag-install at pamamaraan ng orientation ng mga sensor
Depende sa disenyo nito, ang sensor ng paggalaw ay maaaring magkaroon ng ibang anggulo sa pagtingin para sa puwang ng pagsubaybay mula sa ilang degree sa isang pabilog na view, na karaniwang ginagamit gamit ang mga mount mount.
Ang mga anggulo ay ipinamamahagi sa mga pahalang at patayong eroplano, tukuyin ang lugar ng pagmamasid, ay ipinahiwatig sa dokumentasyon.
Ang mga sensor na idinisenyo para sa pag-mount ng dingding ay karaniwang may isang pangkalahatang-ideya ng pagkakasunud-sunod ng 110 ÷ 120 o 180 degree nang pahalang at 15 ÷ 20 - patayo.
Sa labas ng puwang na ito, walang mga paggalaw na napansin ng mga sensor. Samakatuwid, kapag ang pag-install ng isang sensor ng paggalaw, mahalaga hindi lamang upang piliin ang mga ito ayon sa mga katangian ng pagsusuri, ngunit din upang ayusin pagkatapos ng pag-install upang ayusin ang direksyon. Ang mga disenyo na may isang palipat-lipat na pagtingin sa katawan ay ginagawang madali upang mai-set up, at para sa iba pang mga aparato kinakailangan na maingat na isipin at isagawa ang paunang pag-install.
Ang mga Ceiling Sensors Karaniwan ay Mayroong 360 Pangitaintungkol sa pahalang, na kung saan ay ipinamamahagi kono mula sa itaas hanggang sa ibaba.Ang control zone nito ay mas malaki, ngunit maaari rin itong magkaroon ng isang hindi kapani-paniwala na puwang sa mga sulok ng lugar.
Epekto ng mga dayuhang bagay sa pagpapatakbo ng mga sensor
Kapag nag-install at nag-configure ng sensor ng paggalaw, mahalaga na isaalang-alang ang mga kondisyon ng kanilang paglalagay, upang masuri ang epekto sa kanilang pagiging maaasahan ng mga kalapit na bagay at iba't ibang mga mapagkukunan ng enerhiya. Ang mga thermal heaters, swaying branch branch, mga kotse na dumadaan, mga taxi cab at iba pang mga bagay ay maaaring maging sanhi ng madalas na maling mga positibo.
Kung walang paraan upang mapupuksa ang mga ito, kung gayon ang sensitivity ng aparato ay roughened na may isang potensyomiter o ang panghihimasok zone ay protektado.
