Ang mga relay na kontrolado sa Internet

Sa maikling pagsusuri na ito, isinasaalang-alang namin ang apat na uri ng mga relay na kinokontrol sa pamamagitan ng Internet mula sa Russian company na KERNELCHIP. Sa loob ng higit sa 10 taon, ang kumpanyang ito ay propesyonal na umuunlad at nagprograma ng mga hindi pamantayan na aparato para sa pakikipag-ugnay sa mga computer, pati na rin ang pagbuo ng automation at control system at remote control at monitoring system sa pamamagitan ng Ethernet at GSM / GPRS. Ngayon, kapag ang Internet ay nasa lahat ng dako, ang mga naturang solusyon ay mas nauugnay sa dati. Ito ay tungkol sa kinokontrol na mga relay ng serye ng Laurent.

Laurent-t

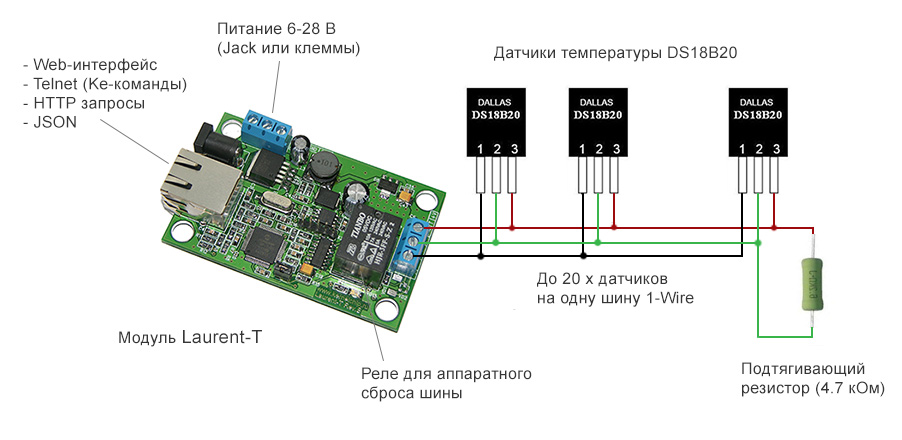

Ang module na ito ay may tampok - isang espesyal na layunin: pagkolekta at paglilipat, sa pamamagitan ng interface ng Ethernet (LAN), ang mga pagbabasa ng mga sensor ng digital na temperatura. Ang module ay may kakayahang magtrabaho nang maximum - na may 20 sensor ng uri ng DS DSBB20. Ang mga sensor ay konektado sa isang karaniwang bus na 1-Wire.

Sa gayon, ang Laurent-T ay isang controller ng Ethernet temperatura na maaaring gumana ng 1 hanggang 20 sensor, ay may built-in na web interface na may isang maginhawang talahanayan ng mga pangalan ng sensor (na maaaring opsyonal na itakda ng gumagamit), na may posibilidad ng pag-reset ng hardware ng 1-Wire bus gamit ang built-in relay, habang ang command interface (API), siyempre, ay nakabukas.

Kadalasan sa enterprise mayroong pangangailangan para sa koleksyon ng data ng grupo mula sa mga sensor ng digital na temperatura - sa isang sentralisadong koleksyon ng mga pagbabasa. Maginhawang ginagawa ito nang malayuan sa pamamagitan ng isang network ng Ethernet. Pagkatapos ng lahat, hindi palaging oras upang maglakad at mangolekta ng kaunting impormasyon mula sa bawat isa sa mga dose-dosenang mga sensor ng digital na temperatura na konektado sa pamamagitan ng isang 1-Wire bus. Ito ang mga gawain na tumutulong sa module ng Laurent-T upang malutas.

Ang mga pagbabasa na nakolekta mula sa mga sensor ay maipapadala sa operator sa pamamagitan ng network ng Ethernet sa pamamagitan ng integrated web interface, XML / JSON o ang command line (TCP port). Ang bawat sensor ay madaling itinalaga ng isang pangalan ayon sa bilang ng pagkakakilanlan ng sensor. Ang mga pagbabasa mula sa mga sensor ay protektado mula sa panandaliang pagkagambala (katangian ng isang mahabang linya) sa pamamagitan ng pag-aayos at pagsala. Sa kaganapan ng isang madepektong paggawa sa bus, isang awtomatikong pag-reset ang nangyayari gamit ang isang relay. Kaya, ang isang malaking bilang ng mga sensor ng temperatura ay maaaring masubaybayan at kontrolado nang malayuan.

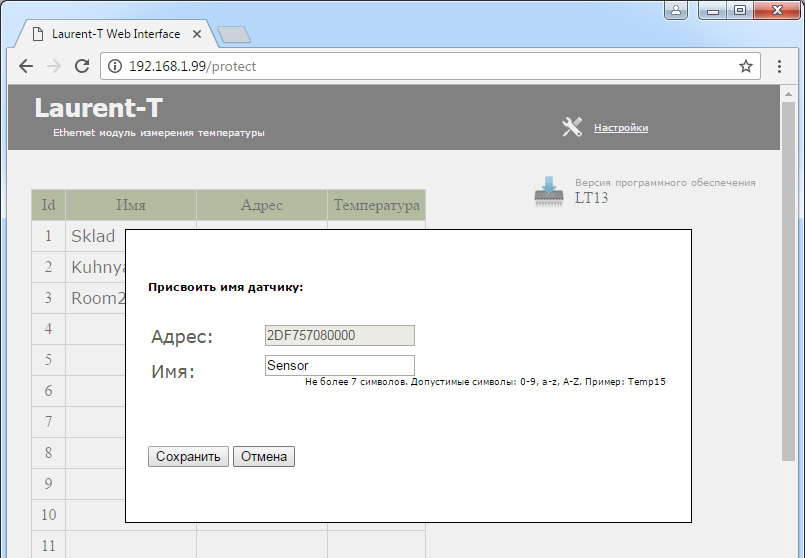

Ang nakabukas na web page ay bubukas sa anumang browser, kailangan mo lamang ipasok ang IP address ng module, na sa pamamagitan ng default ay may halaga na 192.168.1.99, at makikita ng gumagamit ang isang maginhawang visual interface para sa pagsubaybay sa mga pagbabasa mula sa lahat ng mga sensor ng temperatura sa real time. Ang talahanayan ng mga pangalan ng sensor ay maiimbak sa hindi pabagu-bago ng memorya ng module.

Laurent-112

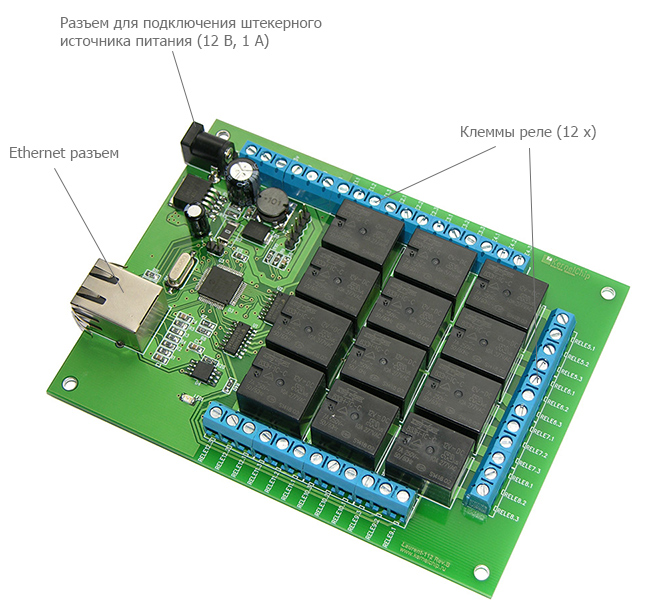

Ang module na Laurent-112 ay batay sa 12 relay para sa pagkontrol ng iba't ibang mga aparato sa pamamagitan ng Ethernet sa pamamagitan ng isang web interface o paggamit ng isang bukas na interface ng utos. Mayroong 12 relays sa board, na idinisenyo para sa paglipat ng boltahe mula 0 hanggang 220 volts, na may kasalukuyang hanggang sa 7 amperes. Ang bawat relay ay maaaring kontrolado nang hiwalay. Pinapayagan ka ng CAT system na maipatupad ang isang kinokontrol na reaksyon sa mga kaganapan: sa pamamagitan ng timer o, halimbawa, sa kawalan ng tugon mula sa isang malayuang aparato ng network sa pamamagitan ng utos ng PING. Bukas dito ang command interface (API).

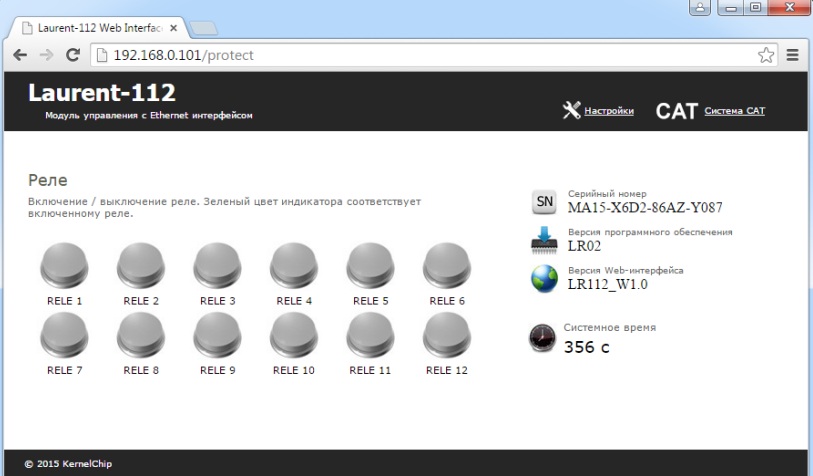

Ang built-in na web page para sa pamamahala ng module ay bubuksan sa anumang browser, ipasok lamang ang IP address ng modyul, na nagsisira sa 192.168.0.101. Ang interface ay madaling mailarawan, nakikita ang katayuan ng relay (ang pindutan ay naka-on - berde o ang pindutan ay naka-off - kulay-abo). Ang integrated interface ng web ay maaaring opsyonal na protektado ng password, na maaaring mabago. Ang kit ng paghahatid ng produkto ay kasama lamang ang module mismo, ang power supply ay binili nang hiwalay.

Laurent-2

Ito ay isang module na may advanced na pag-andar; mayaman itong mga peripheral ng hardware para sa pagkontrol ng mga relay at para sa pagsubaybay at pag-tune ng mga parameter ng iba't ibang mga aparato sa network. Pinapayagan ang pagpoproseso ng awtomatikong kaganapan (counter ng pulso, timer, PING, ADC, temperatura sensor). Ang mga module ay maaaring makipag-ugnay sa bawat isa gamit ang mga espesyal na utos (tingnan ang mga tagubilin) ​​kahit na walang pagkakasangkot sa server (function na M2M).

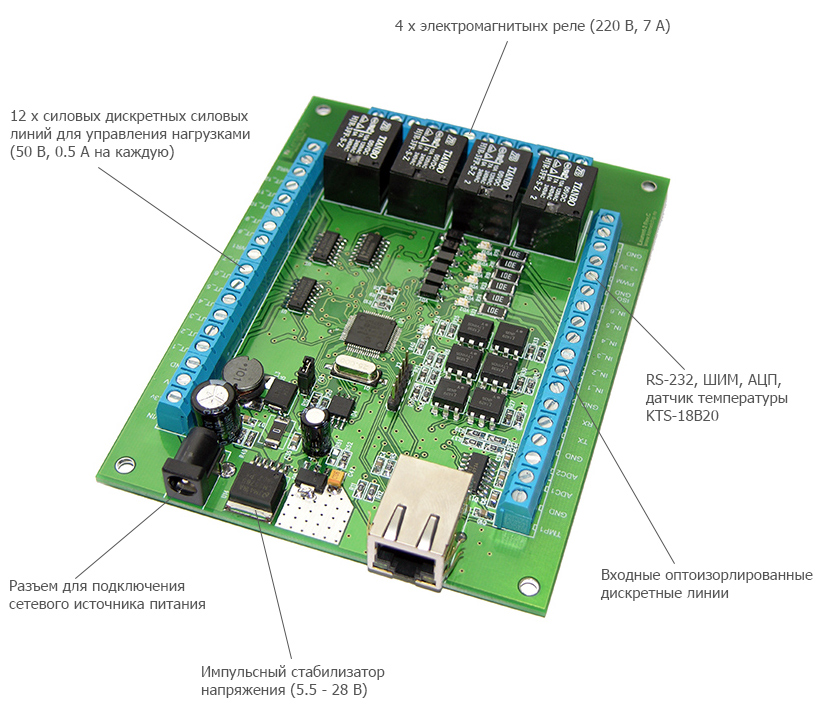

Ang board ay nilagyan ng 4 na relay para sa isang maximum na kasalukuyang hanggang sa 7A.Mayroon itong 4 counter ng pulso, 6 digital input, 12 digital output, isang PWM output, RS-232, isang 10-bit ADC pares, isang input para sa isang digital temperatura sensor KTS-18B20, isang system ng CAT - isang kinokontrol na reaksyon sa mga kaganapan, isang bukas na interface ng utos (API) . Kaya, ang modyul na ito ay isang pinabuting at binuo modelo ng mga nakaraang produkto na may buong pagpapanatili ng pagiging tugma ng mga konektor at utos.

Ang module na Laurent-2 ay angkop para sa pagkontrol ng mga analog at digital na aparato, aktor at sensor sa Ethernet. Mayroong iba't ibang mga paraan ng pagkontrol sa module: sa pamamagitan ng web interface, gamit ang direktang http-kahilingan, gamit ang mga utos ng teksto sa pamamagitan ng TCP port, gamit ang data na nagmula sa COM port, autonomously sa pamamagitan ng CAT system, at sa wakas sa pamamagitan ng M2M.

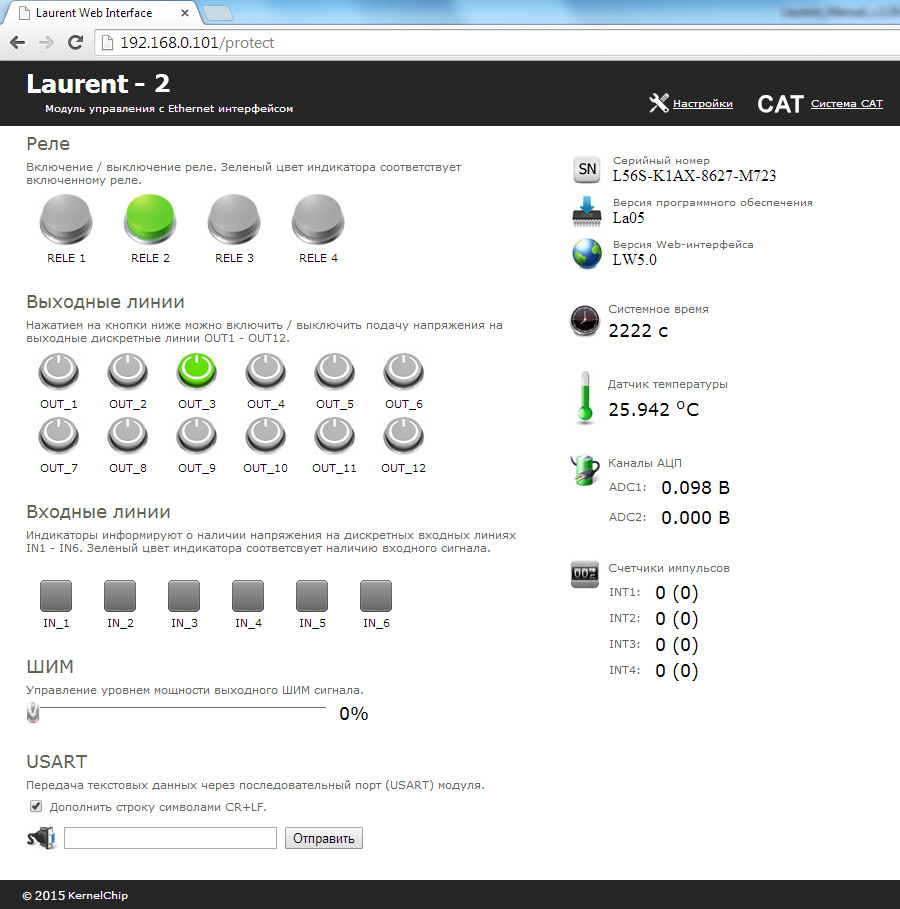

Ang control web page na binuo sa module ay gagana sa anumang browser; ang default na address nito ay 192.168.0.101. Narito ang isang maginhawang visualized interface para sa pamamahala ng iba't ibang mga mapagkukunan ng module at para sa pagsubaybay sa mga parameter nito online.

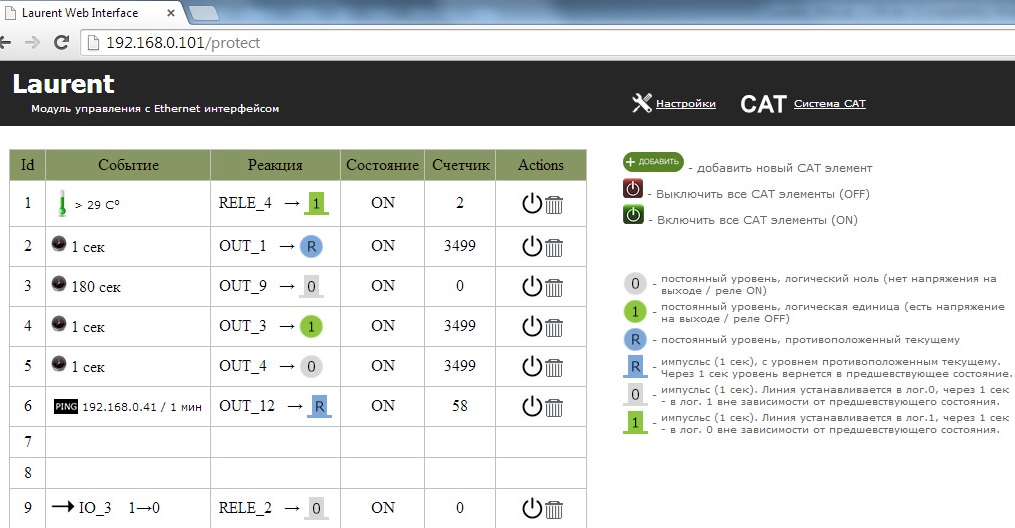

Gamit ang system ng CAT, ang mga tugon ng module sa iba't ibang mga kaganapan sa mga input nito ay na-configure: kapag ang threshold ng temperatura ay lumampas, sa pamamagitan ng pulso counter, sa pamamagitan ng timer, o kapag walang tugon mula sa malayong aparato sa utos ng PING. Pinapayagan ka ng CAT system na i-program ang module at gamitin ito kahit autonomously nang hindi kinakailangang konektado sa network sa lahat ng oras.

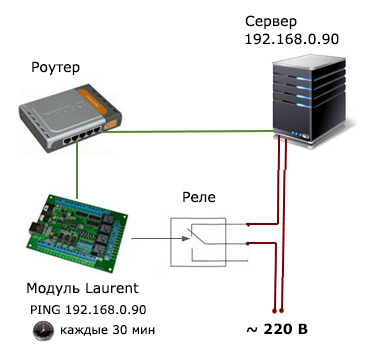

Gamit ang module na Laurent-2 at ang CAT system, mabilis kang makagawa ng isang sistema para sa awtomatikong pagsubaybay sa katayuan ng server sa network at agad na i-reboot ito kung nakita ang isang "freeze". Ang server at Laurent-2 ay nasa parehong subnet. Paminsan-minsan ay magpapadala ang Laurent-2 ng isang PING utos sa server ng IP nito, at kung walang sagot, isang awtomatikong pag-reset ng kuryente sa pamamagitan ng relay ay i-play.

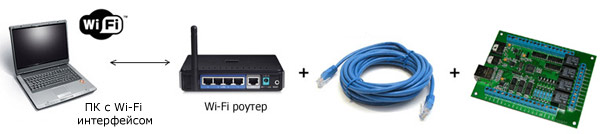

Ang mga module ng Laurent-2 ay madaling konektado sa isang wireless Wi-Fi network sa pamamagitan ng isang Wi-Fi router. Ang kumbinasyon na ito ng Laurent-2 module at Wi-Fi router ay nagbibigay-daan sa iyo upang makontrol / pamahalaan ang module mula sa halos anumang aparato na nilagyan ng interface ng Wi-Fi sa isang malaking distansya.

Laurent-2g

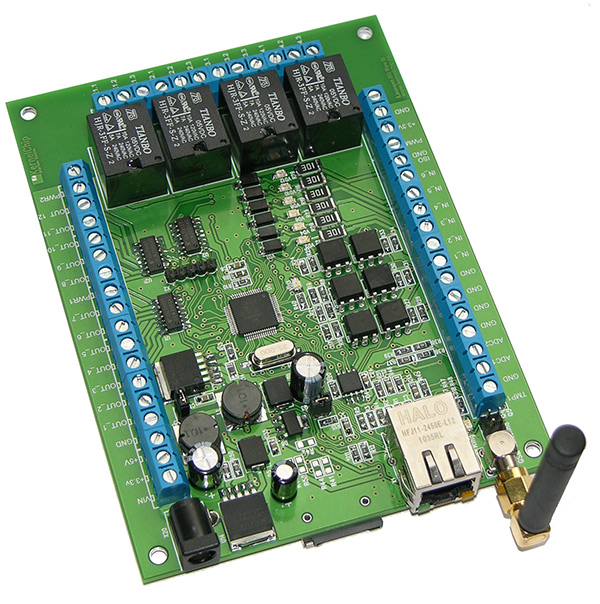

Laurent-2G module - isang nabagong bersyon ng Laurent-2 module, nagdagdag lamang ng isang GSM-modem na may kakayahang kumonekta ng isang antena dito. Ang Laurent-2G, tulad ng nakaraang modelo, ay idinisenyo upang kontrolin ang mga digital at analog na aparato, sensor at aktor sa pamamagitan ng interface ng Ethernet (LAN), maaari mo pa ring kontrolin sa pamamagitan ng interface ng GSM - gamit ang mga utos ng SMS o mga utos ng tono ng DTMF.
