Paano gamitin ang kasalukuyang pagsukat ng mga clamp

Kapag tinatasa ang katayuan ng umiiral na mga pag-install ng koryente o pagsasagawa ng gawa sa pagkumpuni sa ilalim ng boltahe, kailangang sukatin at ihambing ng mga electrician ang mga halaga ng mga alon na dumadaloy sa iba't ibang mga circuit. Pinapayagan ka nitong pag-aralan ang scheme ng pagpapatakbo, napapanahong alisin ang mga naganap na mga pagkakamali.

Madalas, ang lahat ng ito ay dapat gawin nang hindi masira ang mga de-koryenteng circuit upang hindi makagambala sa teknolohikal na proseso ng power supply sa mga mamimili.

Mayroong dalawang mga paraan upang masukat ang mga pag-load ng mga alon nang hindi nakakagambala sa supply ng kuryente:

1. ordinaryong mga ammeter, na lumilikha sa pamamagitan ng mga ito sa unang bypass shunt circuit at inilagay ang mga ito dahil sa artipisyal na pagbasag ng kasalukuyang sa isang dati nang inihanda na lugar. Sa pagtatapos ng mga sukat, kinakailangan upang maibalik ang de-koryenteng circuit, upang maisagawa sa reverse order ang lahat ng nakaraang mga teknolohikal na operasyon;

2. Paggamit ng isang tool na partikular na idinisenyo para sa hangaring ito - kasalukuyang mga clamp.

Ang unang paraan ng pagsukat ay kumplikado, napapanahon, mapanganib, ay nangangailangan ng mataas na bihasang manggagawa, mahusay na paunang pagsasanay. Samakatuwid, sinubukan nilang gamitin lamang ito sa mga matinding kaso, at sa pang-araw-araw na kasanayan, ang mga sukat ay ginawa gamit ang mga kasalukuyang clamp.

Anong mga uri ng mga metro ng clamp ang umiiral

Kadalasan, sa pagsasanay, nangyayari ang mga ito nang may pare-pareho (naayos na) o alternatibong sinusoidal kasalukuyang. Para sa parehong mga species na ito, ang iba't ibang mga disenyo ng mite ay nilikha kung saan posible upang masukat ang laki at kahit na ang direksyon ng daloy ng kuryente nang hindi sinira ang circuit ng supply ng kuryente ng mga mamimili sa isang umiiral na pag-install ng elektrikal.

Ipinapakita ng larawan sa ibaba ang pagsukat ng paglihis ng anggulo ng kasalukuyang vector mula sa direksyon ng boltahe ng base sa pagsukat ng mga circuit ng mga aparatong protektado.

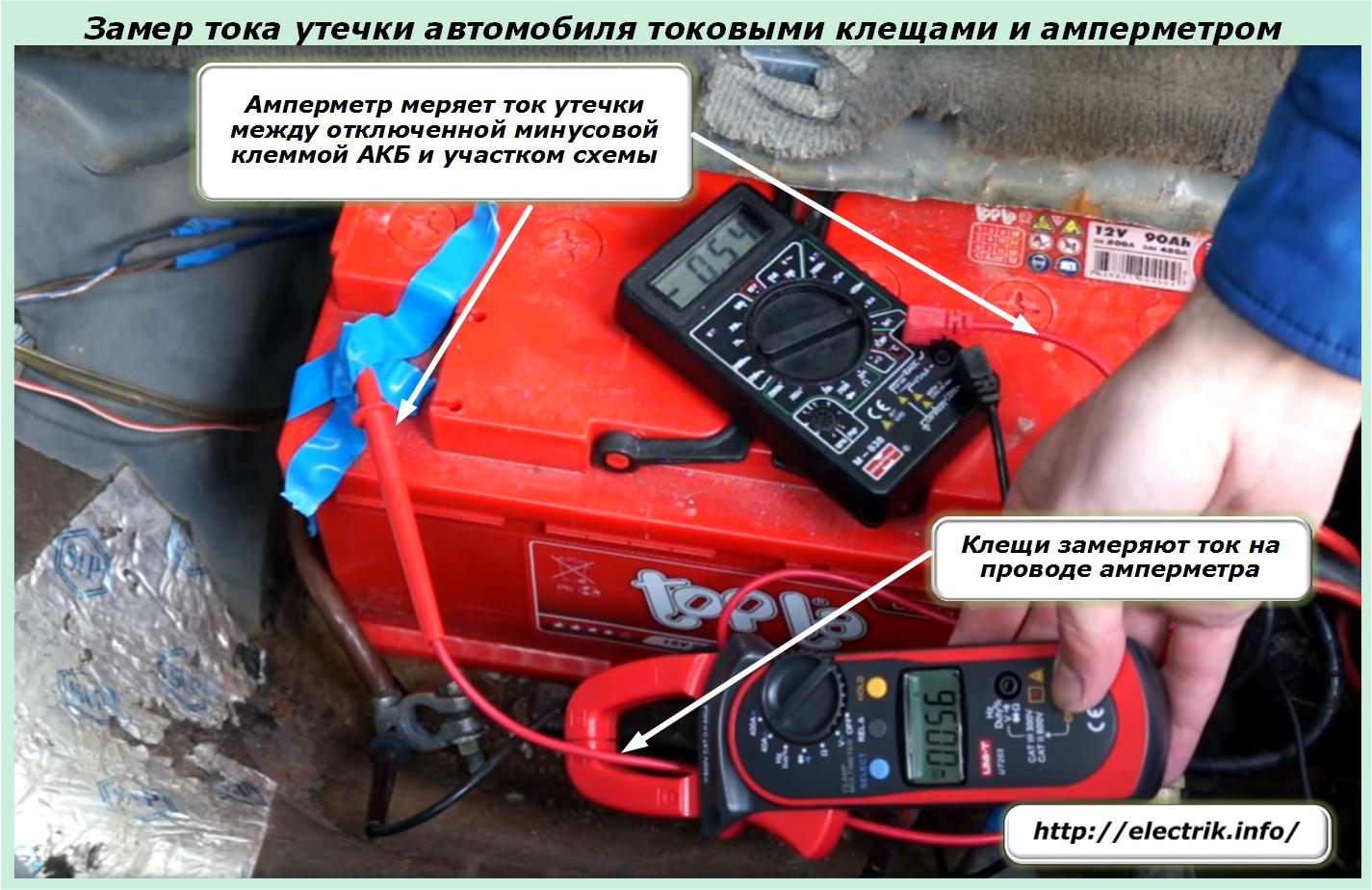

Ang isang pamamaraan para sa pagsukat ng mga butas ng pagtagas sa pamamagitan ng sirang pagkakabukod ng mga de-koryenteng kagamitan ng kotse gamit ang DC clamp at isang ammeter ay ipinapakita sa litrato.

Ang circuit ng pagsukat na ginamit ay tipunin sa isang paraan na ang mga clamp mismo ay nagpapakita ng kasalukuyang dumadaloy sa pamamagitan ng wire na konektado sa salansan ng ammeter. Ang parehong mga aparato ay nagpapakita ng parehong halaga, bagaman nagpapatakbo sila sa iba't ibang mga saklaw ng sensitivity.

Ang halimbawang ito ay malinaw na nagpapakita ng kaginhawaan at kawastuhan ng pagsukat sa iba't ibang mga instrumento. Ang mga kasalukuyang clamp para sa pagsukat ng direktang kasalukuyang ay hindi gaanong karaniwan kaysa sa mga disenyo para sa alternatibong kasalukuyang, ngunit kamakailan lamang ay tumaas nang malaki ang kanilang produksyon.

Dapat ding tandaan na ang mga tagagawa ng mga kagamitan sa pagsukat ay inilunsad na ngayon ang paggawa ng mga ticks para sa pinagsama na paggamit, na maaaring magamit sa mga circuit ng DC at AC. Ang ganitong disenyo, halimbawa, ay naka-embod sa modelo ng Fluke 376 at iba pa.

Ang kasalukuyang mga clamp na ipinakita sa unang tatlong larawan ay may isang digital na display na agad na ipinapakita ang pangunahing mga halaga ng sinusukat na mga parameter ng electrical circuit. Ngunit, sa arsenal ng pagsukat ng mga tool para sa mga electrician, isang malaking bilang ng mga aparato na may mga arrow pointer at isang scale na binubuo ng ilang mga subranges ay gumagana pa rin.

Kapag gumagamit ng gayong mga disenyo, kinakailangan na maingat na mabilang, at kung minsan ay ipinakilala ang mga kadahilanan sa pagwawasto.

Ayon sa kadakilaan ng inilapat na boltahe, ang kasalukuyang mga clamp ay nahahati sa mga aparato na nagpapatakbo:

• hanggang sa 1000 volts;

• o mas mataas kaysa sa 1 kV.

Naiiba sila sa klase ng proteksyon ng pagkakabukod na ginagamit at nangangailangan ng iba't ibang mga pagsunod sa mga panuntunan sa kaligtasan.

Upang magamit nang maayos ang anumang mga kagamitang tulad, kailangan mong malaman ang prinsipyo ng kanilang trabaho at disenyo.

Paano ang kasalukuyang pagsukat ng mga clamp

Ang aparato ng iba't ibang mga modelo ay maaaring mag-iba nang malaki depende sa oras ng kanilang paggawa at pagiging kumplikado ng panloob na circuit. Ngunit ang mga prinsipyo ng pagsukat at mga kontrol ay halos lahat ng magkapareho. Samakatuwid, kukunin namin ang modelo ng Fluke 376 bilang batayan para sa pag-aaral, na may mahusay na mga kakayahan at, nang naaayon, ay may isang pagtaas ng bilang ng mga pag-andar at kontrol.

Ang mga prinsipyo ng trabaho na isinama sa disenyo

Sa dielectric na pabahay ng anumang aparato ay inilalagay:

• kasalukuyang transpormer na may (a) isang nababihag magnetic drive at isang sistema ng mga levers para sa control nito, (b) isang pangalawang paikot-ikot;

• pagsukat ng system na may information board;

• mga kontrol at paglipat mode;

• makipag-ugnay sa mga jacks.

Upang mabigyan ng kapangyarihan ang mga kasalukuyang clamp, maaaring magamit ang electric energy ng sinusukat na circuit o isang hanay ng mga autonomous na mapagkukunan ng boltahe, halimbawa, dalawang baterya ng AA.

Ang batayan ng trabaho ay isang ordinaryong kasalukuyang transpormer na may isang nababawas na magnetic circuit at isang pangalawang paikot-ikot, ang mga liko ng kung saan ay natawid ng isang magnetikong pagkilos ng bagay na nagtutulak sa isang pangalawang kasalukuyang sa kanila. Ang halaga nito, at sa mga indibidwal na disenyo at direksyon, ay natutukoy ng pagsukat ng sistema, na nagpapakita ng pangwakas na resulta sa display na isinasaalang-alang ang pagbabago ng ratio sa mga pangunahing amperes.

Upang maisagawa ang pagsukat, kinakailangan upang ilagay ang kasalukuyang conductor sa loob ng magnetic circuit. Upang gawin ito:

• sa pamamagitan ng pagpindot sa pindutan, ang mga palipat-lipat na elemento ng magnetic circuit ay bred;

• ang wire na may kasalukuyang ipinakilala sa loob ng puwang;

• pakawalan ang susi at subaybayan ang buong contact ng gumagalaw na mga contact.

Kapag nagtatrabaho sa loob ng mga nasaklap na mga kabinet na may isang malaking halaga ng mga de-koryenteng kagamitan, kung minsan ay mahirap i-thread ang dulo ng isang sliding magnetic core sa pamamagitan ng isang kasalukuyang conductor. Upang gawing simple ang operasyon na ito, ang Fluke 376 ay may opsyonal na sensor sa pagsukat. Ito ay bahagi ng kit ng instrumento at, kung kinakailangan, ay madaling ihanda para sa pagsukat.

Para sa ligtas na trabaho sa ilalim ng boltahe, ang mga plier ay nilagyan ng pagsukat ng mga dulo sa mga insulating tips at takip. Kapag naka-install sa kaso ng aparato, nasuri sila sa disenyo nito. Kasama ang mahusay na insulated na mga lug, pinapayagan nito upang mabawasan ang mga posibleng pagkakamali sa pagpapatakbo, upang maalis ang hindi awtorisadong paglikha ng mga hindi sinasadyang mga maikling circuit at makatanggap ng mga pinsala sa kuryente.

Kasalukuyang Mga Kontrol sa Tick

Ang mga posisyon ng rotary mode switch ay ipinapakita ng mga pagsingit ng Tex sa pangatlong larawan mula sa itaas. Ang kanilang trabaho ay pinupunan ng mga pindutan ng control na matatagpuan sa kaso.

Ang pindutan ng ZERO ay ginagamit upang lumipat sa loob ng mga mode ng salansan na itinakda ng gitnang bilog na switch, at pinapayagan ka ng MIN / MAX na tukuyin ang limitasyon ng pagsukat.

Ang pindutan ng INRUSH ay para sa pagsusuri ng hindi mabubuong kasalukuyang. Ang kaginhawaan ng paggamit ng aparato sa isang madilim na lugar ng trabaho ay lubos na nakasisiguro ng built-in na backlight, na kung saan ay ipinasok sa trabaho sa pamamagitan ng pagpindot sa malayong kanang pindutan sa ibaba gamit ang imahe ng pag-iilaw.

Upang ayusin ang kasalukuyang mga pagbabasa sa display, ang pindutan ng HOLD ay naka-install sa gilid ng ibabaw ng mga ticks.

Sa ilang mga modelo ng kasalukuyang mga clamp, ang ilan sa mga pagpapaandar na ito ay maaaring wala o ipinatupad sa ibang mga paraan, ngunit ang pangkalahatang mga prinsipyo ng pagsukat ay mananatili para sa lahat ng mga kagamitang tulad.

Paano sukatin sa kasalukuyang mga clamp

Mga operasyon sa paghahanda

Bago ang bawat pagsukat, kinakailangan upang suriin ang impluwensya ng mga dalawahang mapagkukunan ng boltahe at ang panghihimasok na nilikha nila sa katumpakan ng aparato.

Napakahusay na asinkronikong electric motor, mga transformer ng kuryente at autotransformer, chokes, welding machine, paglilipat ng mga suplay ng kuryente sa panahon ng operasyon, maaari silang lumikha ng malakas na mga electromagnetic na patlang na mag-udyok sa sapilitang EMF sa magnetic circuit.Upang isaalang-alang ang mga ito, ang mga ticks ay inilalagay sa posisyon ng pagsukat ng alternating kasalukuyang, mahigpit na isara ang mga sliding elemento ng magnetic circuit at kinokontrol ang zero na pagbabasa ng mga alon sa display.

Mga pamamaraan para sa pagsukat ng mga alon

Ang disenyo ng aparato ng pagsukat ay nagbibigay-daan sa iyo upang matukoy ang kasalukuyang halaga sa pamamagitan ng mga simpleng pagkilos: sa pamamagitan ng pagtatakda ng mode na lumipat sa naaangkop na posisyon at sa pamamagitan ng pagpapakilala ng conductor sa puwang ng sliding magnetic circuit. Ang numerong pagpapahayag ng sinusukat na halaga ay awtomatikong ipinapakita.

Ang teknolohiyang ito ay ginagamit sa lahat ng mga ticks nang walang pagbubukod. Ngunit sa mga advanced na aparato, maaari mong gamitin ang sensor ng IFLex. Pinapadali ang trabaho sa masikip na puwang.

Ang ganitong operasyon ay palaging isinasagawa para sa isang indibidwal na kawad dahil ang kasalukuyang pagdaan mula dito ay lumilikha ng isang magnetikong pagkilos ng bagay sa magnetic core o IFLex sensor, na kung saan ay na-convert ng mga ticks sa isang pagbabasa.

Kung ang dalawang conductor na may kasalukuyang ay inilalagay sa loob ng magnetic circuit, pagkatapos ang magnetic flux mula sa mga ito ay magdagdag ng up at ang mga ticks ay magpapakita ng isang pangkalahatang resulta.

Yamang walang mga pagtagas sa panahon ng normal na pagkakabukod, ang mga alon sa yugto at zero ay magiging pantay sa laki at walang katapusang direksyon, tulad ng ipinapakita sa litrato sa pamamagitan ng mga arrow at mga palatandaan + I at –I. Ang bawat isa sa kanila ay lilikha ng isang magnetic flux, na magdaragdag at sisirain ang pagkilos ng bawat isa. Bilang isang resulta, ang scoreboard na may normal na paghihiwalay ay dapat magpakita ng isang resulta ng zero.

Kung ang mga ticks ay nagpapakita ng ibang halaga sa sitwasyong ito, pagkatapos ito ay isang seryosong dahilan para sa pag-aayos sa umiiral na mga kable.

Mga kapaki-pakinabang na tip para sa pagsukat ng mga alon

Opsyonal na cable na may plug at socket

Para sa pagsukat ng kasalukuyang pagkonsumo ng isang de-koryenteng kasangkapan, halimbawa, isang bakal, maaaring mahirap paghihiwalay ng phase at zero. Sa isang tuluy-tuloy na cable, imposible na gawin ito nang hindi ito binuksan. Ang isyu ay madaling malutas sa pamamagitan ng pagkonekta sa pag-load sa pamamagitan ng isang adapter na may hiwalay na mga cores.

Tumaas na sensitivity sa pagsukat para sa mga mababang alon

Para sa mga ordinaryong ticks, mahirap matukoy ang mga halaga ng maliit na alon dahil sa mababang sensitivity ng aparato. Ang paraan sa labas ng sitwasyong ito ay medyo simple: ipasa ang conductor na may sinusukat na kasalukuyang sa pamamagitan ng magnetic clamp ng kasalukuyang salansan nang maraming beses, tulad ng ipinapakita sa larawan sa itaas. Sa kasong ito, ang kabuuang magnetic flux ay nagdaragdag sa proporsyon sa bilang ng mga liko at pagtaas ng display din.

Ito ay nananatili lamang upang hatiin ang halaga ng sanggunian sa pamamagitan ng bilang ng mga liko at makuha ang eksaktong halaga kahit para sa mga maliliit na alon.

Tandaan na ang pamamaraan na ito ay angkop lamang para sa pagtatrabaho sa may kakayahang umangkop, insulated conductors.

Mga Paraan ng Pagsukat ng Boltahe

Ang paggamit ng kasalukuyang mga clamp sa isang mode na voltmeter, sa prinsipyo, ay hindi naiiba sa magkakatulad na mga sukat sa iba pang mga aparato.

Ang naaalis na mga dulo ng mga conductor ay naka-install sa mga pugad ng mga apoy, na dati nang inilipat sa mode ng pagsukat ng boltahe ng mga switch. Ang pangalawang dulo ng mga insulated wires ay inilalapat sa mga potensyal na mga terminal at isinasaalang-alang ang pagpapakita, tulad ng ipinapakita sa larawan sa itaas.

Mga tampok ng pagsukat ng paglaban, dalas. temperatura

Sa mga mode na ito, ang mga ticks ay gumagana tulad ng isang ordinaryong multimeter at ang pangkalahatang mga panuntunan sa pagsukat ay nalalapat para sa kanila. Tingnan detalyadong mga tagubilin sa kung paano gamitin ang multimeter.

Mga paraan upang masukat ang pagkonsumo ng kuryente

Ang mga kasalukuyang clamp ay walang direktang pamamaraan para sa pagsukat at lakas ng pagbasa, ngunit maaari nilang maisagawa ang operasyon na ito nang hindi direkta. Upang gawin ito, kakailanganin mong matukoy ang mga pamamaraan na inilarawan sa itaas:

• load kasalukuyang;

• boltahe sa operating boltahe.

Pagkatapos sila ay dumami upang makakuha ng kapangyarihan. Halimbawa, sa isang de-kuryenteng bakal, sinukat namin ang isang kasalukuyang 9.2 amperes, at ang boltahe ng isang network ng sambahayan ay 220 volts. I-Multiply ang mga ito at makuha: 9.2x220 = 2024 VA.

Maaari nating tapusin na ang pagkonsumo ng kuryente ay dalawang kilowatt.

Sinusuri ang kawalan ng mga extraneous consumer

Gamit ang kasalukuyang mga clamp, maaari mong suriin ang hindi awtorisadong koneksyon ng mga mamimili sa power cable. Upang gawin ito, sapat na upang mai-install ang mga clamp sa input kalasag sa mode ng pagsukat ng pag-load at, iniwan ang karaniwang kapangyarihan, patayin ang lahat ng mga ilaw at ilabas ang lahat ng mga socket mula sa mga aparato, iyon ay, magbigay ng isang idle run para sa input cable.

Kung ang mga ticks sa kasong ito ay nagpapakita ng isang zero na halaga, kung gayon walang mga hindi awtorisadong koneksyon at mga butas na tumutulo. Kung hindi man, dapat mong maingat na maunawaan ang sanhi ng pagbuo ng naturang pagkarga.

Mga Rekomendasyon sa Kaligtasan at tumpak

1. Ang anumang aparato ng pagsukat ay inilaan para magamit sa ilalim ng ilang mga teknikal na kondisyon at magtrabaho kasama ang mga tiyak na naglo-load. Dapat mong pamilyar ang iyong sarili sa mga katangiang ito nang maaga at obserbahan ang mga ito sa panahon ng operasyon.

Halimbawa, para sa mga instrumento ng Fluke, ginagamit ang mga marking CAT III 600 V o CAT III 300 V. Ipinapahiwatig nito na ang electrical circuit ng instrumento ay protektado laban sa mga panandaliang overvoltage sa sinusukat na network hanggang sa 600 o 300 volts, ayon sa pagkakabanggit.

Kung ang limitasyon ng sinusukat na halaga ay hindi alam, kung gayon ang maximum na mode ng halaga ay nakatakda sa aparato.

2. Ang pagkakagawa ng pagkakabukod sa sliding magnetic core at pagsukat ng mga tip ay pinipigilan ang gumagamit mula sa paglikha ng hindi awtorisadong maiikling circuit kapag nagtatrabaho sa ilalim ng boltahe. Kinakailangan na subaybayan ang kondisyon nito. Lalo na may kaugnayan ang sitwasyong ito kapag sinusukat ang mga alon sa hubad, walang konduksyon na mga wire.

3. Ang mga kasalukuyang clamp ay nabibilang sa pagsukat ng mga instrumento. Dapat silang sumailalim sa pana-panahong metrological na pag-verify sa elektrikal na laboratoryo at magkaroon ng stamp nito sa katawan o isang sertipiko ng pagpapatunay, ang bisa ng kung saan ay limitado.

4. Dahil ang kasalukuyang mga clamp ay ginagamit para sa trabaho sa ilalim ng boltahe, isang kinakailangan para sa kanilang ligtas na operasyon ay ang pana-panahong pagsubok ng layer ng pagkakabukod para sa lakas sa isang laboratoryo ng pagsusuri sa kuryente kasama ang disenyo ng protocol ng inspeksyon at pag-aayos ng nararapat na stamp.

Nang hindi ipinapasa ang pagsubok at pagpapatunay ng pagkakabukod, ang paggamit ng mga plier sa trabaho, kahit na binili lamang mula sa tagagawa, ay ipinagbabawal ng mga patakaran. Maaaring mangyari ang pinsala kung ang mga regulasyon sa imbakan o transportasyon ay nilabag. Ang pangunahin na paghahanda ng tool sa tindahan ay hindi matukoy ang mga depekto na nangyari.

5. Bago sukatin ang paglaban, kinakailangan upang matiyak na walang mga potensyal na boltahe sa kanila. Hindi lamang nila maaapektuhan ang kawastuhan ng mga pagbabasa, ngunit napinsala din, sunugin ang mga sensitibong sukat ng pagsukat sa pamamagitan ng pagbuo ng mga mapanganib na alon.

6. Ang trabaho na may kasalukuyang clamp sa ilalim ng boltahe ay tumutukoy sa kategorya ng taong nagbabanta sa buhay. Ang mga sinanay na sanay na sanay na sanay na may kagamitang pangkaligtasan ay hindi mas mababa kaysa sa ikatlo ang pinapayagan na pumasok dito.
