Walang mga tinapay na walang putol - kung ano at paano inayos ang mga ito

Sa modernong pag-unlad teknolohiya sa pamamalantsa ng laser ang paggawa ng isang nakalimbag na circuit board sa bahay ay sobrang simple kaya nakakatawa ring pag-usapan ito. Ito ay sapat na upang mag-print ng isang larawan kasama ang mga conductor sa isang laser printer, at pagkatapos ay pakinisin ito ng isang bakal upang ihanda ang hinaharap na board. Ito ay nananatili lamang upang ibabad ang papel na may tubig at i-pickle ang board sa etching solution.

Napakaganda ng teknolohiya at, masasabi, tamad na kahit sa paggawa lamang ng isang pagkakataon, ginawa ang isang nakalimbag na circuit board. Bagaman ang mga nakalimbag na circuit board ay walang pakinabang kumpara sa pag-mount sa ibabaw, kung hindi kinakailangan ang maraming kopya ng parehong aparato.

Ngunit, bago magtipon ng isang nakalimbag na circuit board, ang circuit ay madalas na tipunin sa isang layout. Sa pinakasimpleng kaso, ang mga power busbars na gawa sa de-lata na wire na may diameter na hindi bababa sa 1 mm ay naayos sa mga gilid sa isang piraso ng PCB, playwud o makapal na karton, upang ang mekanikal na lakas ng pag-install ay sapat. Ang lahat na dapat kumonekta sa kanila ay ibinebenta sa mga bus ng kuryente, at ang natitirang koneksyon ay ginawa sa pamamagitan ng mga natuklasan ng mga bahagi.

Ang mag-ipon ng tulad ng isang scheme ng layout ay isang buong sining. Ang ilang mga dalubhasa ay pinamamahalaang upang mag-ipon ng mga circuit ng dalawampu o higit pang mga microcircuits sa isang pakete ng DIP-14 sa isang magkatulad na board.Sa kasong ito, ang mga pin ay ibinebenta sa mga bus ng kuryente, o, tulad ng sinasabi nila ngayon sa isang banyagang paraan, ang mga pin (mula sa English pin) 7 at 14, at lahat ang natitirang mga koneksyon ay ginawa sa pamamagitan ng pag-mount ng insulated wire ng angkop na diameter. Bilang karagdagan sa mga power bus, maaari kang mag-install ng mga karagdagang pad ng contact sa anyo ng mga piraso ng kawad na ipinasok sa mga butas sa board.

Ngunit ang mga pamamaraan ng naturang prototyping minsan ay humantong sa mga nakapipinsalang resulta. Bilang isang resulta ng maraming palitan, ang mga konklusyon ng mga bahagi ay nasunog at nahulog. Para sa karagdagang paggamit, ang mga nasabing bahagi ay sadyang hindi naaangkop. Ang mga katulad na sitwasyon ay maiiwasan ng modernong mga panloob na tinapay. Ano ito at ano ang kinakain nito? Subukan nating malaman ito.

Mga walang tinapay na tabla - Ito ay isang kailangang bagay para sa mga eksperimento na may elektronikong kagamitan. Sa Ingles, tinatawag itong isang breadboard, na isinasalin bilang isang breadboard para sa kadalian ng eksperimento, isang layout ng isang electronic circuit (diksyonaryo "Multitran"). Ang isa sa mga board na ito ay ipinapakita sa Figure 1.

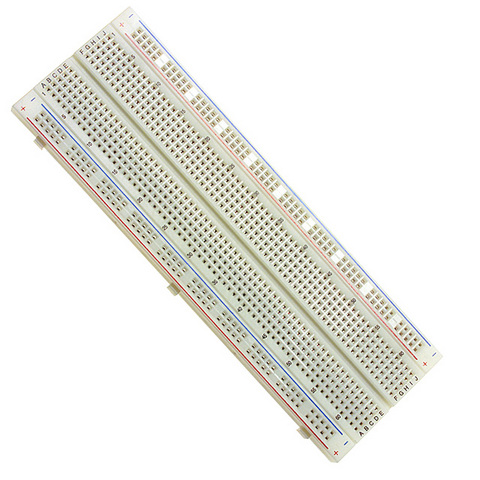

Larawan 1. Pangunahing solderless breadboard.

Kapag nabuo ang mga electronic circuit, madalas mong sundin ang landas ng pagsubok at pagkakamali. Kahit na ang circuit ay hindi lamang sarili nitong disenyo, ngunit simpleng pag-uulit ng disenyo ng ibang tao, kung minsan kinakailangan ang pagpili ng mga mode ng transistor at microcircuit. Ang pinagsamang circuit ay nangangailangan ng madalas na kapalit ng mga bahagi, na, nakikita mo, na may paulit-ulit na paghihinang ay maaaring humantong sa mga kahihinatnan kung hindi malungkot, kung gayon, sa anumang kaso, mahirap ayusin.

Mga homboade breadboards. Maaari mong i-save sa kanila?

Ang ilang mga mahilig ay nag-aalok pa rin upang makagawa ng hindi mabebenta na mga breadboard sa isang makeshift na paraan. Ang mga katulad na paglalarawan ay matatagpuan sa Internet. Ang mga materyales para sa naturang mga tabing na gawa sa sarili ay textolite, lata mula sa mga lata at rivets.

At ang lahat ng ito ay ginagawa nang manu-mano o, tulad ng madalas na sinabi, sa tuhod: ang lata ay pinutol sa mga piraso, baluktot sa isang tiyak na paraan. Pagkatapos, muli, manu-mano, ang isang textolite plate ay minarkahan, ang mga butas ay drill sa loob nito. Pagkatapos rivet contact sa bahay. (Sa mga brand na breadboard, ang mga contact ay gawa sa mga metal na tagsibol, tulad ng tatalakayin sa ibaba.) Ang pagiging maaasahan at tibay ng naturang disenyo ay hindi magiging pinakamataas.

Muli, tulad ng sa iba pang mga kaso, ang oras ng sariling gawain ay hindi isinasaalang-alang.At sa parehong oras, kung dumadaan ka ng hindi bababa sa mga online na tindahan, maaari mong tiyakin na ang gastos ng mga breadboard ay hindi masyadong malaki. Halimbawa, ang gastos ng board na ipinakita sa Figure 1 ay tungkol sa 10 dolyar, o tungkol sa 300 na may isang maliit na rubles.

Siyempre, may mga board na may malalaking sukat, at natural na tataas ang kanilang gastos. Kapag bumili ng mga breadboard sa e-bay o aliexpress, maaaring mas mababa ang presyo.

Ano ang mga tinapay at kung paano sila ay nakaayos

Ang solderless breadboard ay isang plastic base, sa itaas na bahagi kung saan mayroong mga square hole na may isang pitch ng 2.54 mm o 0.1 pulgada. Ito ang hakbang na ito na ang mga konklusyon ng na-import na mga microcircuits. Ang halagang ito sa mga bansang nagsasalita ng Ingles ay may sariling pangalan: linya ng linya, sa kasong ito, isang sukatan ng haba.

Ang mga domestic microcircuits ay may pin pitch ng eksaktong 2.5 mm, dahil mayroon kaming isang sistema ng sukatan. Kung ang kaso ng microcircuit ay hindi masyadong mahaba, kung gayon ang pagkakaiba na ito ay halos hindi napapansin. Madali na kalkulahin na ang isang pagkakaiba-iba ng 0.4 mm ay na-type sa sampung konklusyon, at kung ang microcircuit ay may 40 binti (dalawampu sa bawat panig), nakuha ang isang pagkakaiba-iba ng 0.8 mm, ang mga konklusyon ay kailangang bahagyang itulak bukod. Totoo, ang mga domestic microcircuits sa mga malalaking kaso ay kasalukuyang hindi ginagamit.

Ipinapakita ng Figure 2 ang isa pang bersyon ng breadboard. Hindi ito naiiba sa board na ipinapakita sa Figure 1, maliban sa bilang ng mga butas sa mga titik at numero. Ito ay lubos na maginhawa: kung sa isang diagram ng circuit malapit sa mga rasyon na inilagay sa isang lapis ang kanilang mga posisyon sa breadboard, kung gayon sa hinaharap ay mas madaling malaman kung saan nanggaling. (Minsan nangyayari na ang circuit na natipon ng kalahating kasinungalingan sa loob ng mahabang panahon, at kung ano ang nagawa noon ay simpleng nakalimutan.)

Larawan 2. Walang puting tinapay

Sa mga mahabang gilid ng board ay mga butas, pinagsama sa 5 piraso at ipinahiwatig ng mga kulay na linya. Ito ang mga power bus. Sa ilang mga board, ang mga fives na ito ay magkakaugnay, at sa ilang mga ito ay hindi. Upang malaman kung paano sila konektado, sapat singsing ang mga ito ng isang multimeter.

Sa pagitan ng mga bus ng kuryente ay mga butas, naka-grupo din sa 5 piraso. Ang kanilang koneksyon sa loob ng board ay ipinapakita sa Figure 3.

Larawan 3. Ang lalagyan na paninda na tinapay

At ipinapakita ng figure 4 ang disenyo ng mga contact.

Larawan 4. Disenyo ng pakikipag-ugnay ng panloob na tinapay

May mga latch sa mga gilid ng breadboard na nagbibigay-daan sa iyo upang makakuha ng mga malalaking board. Ang nasabing board ay ipinapakita sa Figure 5.

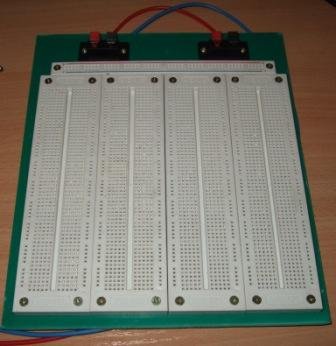

Larawan 5. Malaking panghinang na tinapay

Sa ilalim na ibabaw ng board ay may dobleng panig na tape na may selyong papel. Kung ang papel na ito ay peeled off, pagkatapos ang natapos na board ay maaaring ma-attach sa loob ng anumang istraktura. Ito ay perpektong katanggap-tanggap kung simpleng hindi ka magkaroon ng sapat na oras upang makabuo at magbenta ng isang tunay na PCB.

Ang pagiging maaasahan ng mga naka-brand na board na hindi pa masyadong mataas, tulad ng maaaring hatulan ng label ng produkto na ipinapakita sa Figure 6.

Larawan 6. label ng produkto sa hindi nabuong tinapay

Siyempre, ang lahat ay nakasulat sa Ingles, ngunit maaari mong malaman ito. Ang tuktok na linya ay nagsasabi na mayroon kaming isang paninda na tinapay na walang bilhin na may mga butas na butas sa isang kaso ng plastik na ABS, na pinakawalan ng kumpanya ng China na EIC. Mayroong pag-print ng kulay sa ibabaw ng board, na nangangahulugang mga linya ng kuryente at numero ng butas.

Ang board ay idinisenyo upang gumana sa temperatura hanggang sa 84 ^{tungkol sa}C. Ang mga contact ay gawa sa tanso na posporor (mayroon itong mahusay na mga katangian ng tagsibol) at pinahiran ng isang layer ng nikel. Ang tibay ng mga contact ay 50,000 mga koneksyon, na kung saan ay sapat na para sa maraming mga taon ng trabaho. Ang diameter ng mga bahagi at conductor na nakapasok sa mga butas ay nasa saklaw ng 0.4 ... 0.7 mm. (Tandaan na ang mga lutong bahay na lata ay maaaring makipag-ugnay mula sa mga lata).

Ang bilang ng mga butas sa board ay 400, ang mga sukat ng board ay 84 * 54 mm. Lupon ng modelo EIC-801. Upang madagdagan ang laki ng board ay nagbibigay-daan sa iyo upang magdagdag ng mga karagdagang board.

Ang Figure 7 ay nagpapakita ng isang circuit na natipon sa isang breadboard gamit ang mga microchip sa mga DIP packages.

Larawan 7. Scheme sa breadboard

Pagkonekta ng mga wire mula sa mga lumang TV

Ang pagkonekta ng mga wire ay ibinebenta din sa mga board, kung minsan sa anyo ng mga kit. Ang presyo ng naturang mga wire para sa ilang kadahilanan ay medyo malaki, kaya maaari mo lamang gamitin ang mga piraso ng isang mounting wire ng isang angkop na diameter o gumawa ng iyong mga wires sa iyong sarili.

Ang pinakamadaling paraan upang gawin ito ay ang paggamit ng isang flat cable mula sa seryeng 3USTST. Tandaan, may mga contact na pin na lumalabas sa mga kaso ng plastik? Ang mga nasabing telebisyon ay matagal nang itinapon sa landfill, tulad ng moral at pisikal na lipas na. Ang nasabing isang loop ay ipinapakita sa Figure 8.

Larawan 8. Loopback mula sa mga lumang kagamitan sa radyo

Ang konektor na ipinakita sa larawan ay dapat na i-disassembled sa magkakahiwalay na mga kable, na panghinang sa parehong mga contact sa mga kabaligtaran na dulo, at insulto na may init na pag-urong ng tubo. Ang lahat, marahil, ay kumakatawan sa prosesong ito, samakatuwid hindi kinakailangan na ilarawan ito dito.

Narito, tila, at ang lahat ng masasabi tungkol sa paggamit ng mga walang tigang mga tinapay. Ngunit mayroong isang masigasig na mambabasa na humihingi ng: "Excuse me, bakit hindi isang salita ang sinabi tungkol sa layout ng mga circuit sa SMD microcircuits?" at marahil ay magiging tama siya. Pagkatapos ng lahat, sila, kasama ang kanilang maraming banayad at hindi napakalakas na mga konklusyon, ay una sa lahat ay magiging mga biktima ng mga eksperimento sa koryente.

Para sa prototyping sa ganitong uri ng sangkap, dapat gamitin ang mga adapter boards na i-on ang mga enclos ng SMD sa mga encode ng DIP. Ang ilang mga adapter boards ay ipinapakita sa Mga figure 9-10.

Larawan 9

Larawan 10

Sa susunod na artikulo, magbabahagi ako ng ilang mga lihim sa paggamit ng mga pangbenta na mga breadboard.

Pagpapatuloy ng artikulo: Mga kapaki-pakinabang na Tip para sa Paggamit ng Solderless Development Boards.

Boris Aladyshkin
