Ang mga two-wire chandelier control circuit na gumagamit ng semiconductors
Ang unang bahagi ng artikulo: Paano makontrol ang isang chandelier sa dalawang wires. Relay circuit.
Ang isang mabuting inhinyero, isang inhinyero ng elektronika, ay nagsabi na kung, diyan, mayroong isang relay sa circuit, pagkatapos ay kailangang mapabuti. At hindi kami maaaring sumang-ayon sa ito: ang mapagkukunan ng tugon sa pakikipag-ugnay sa relay ay ilan lamang sa daan, marahil libu-libong beses, habang ang isang transistor na tumatakbo sa dalas ng hindi bababa sa 1 KHz ay gumagawa ng 1000 na lumilipat bawat segundo.
Field Epekto ng Transistor Circuit
Ang pamamaraan na ito ay iminungkahi sa journal na "Radio" Hindi. 9 ng 2006. Ipinakita ito sa Figure 1.
Ang algorithm ng circuit ay pareho sa nakaraang dalawa: sa bawat panandaliang pag-click ng switch, nakakonekta ang isang bagong pangkat ng mga lampara. Sa mga scheme lamang na iyon ay may isang pangkat, at sa buong dalawa.
Madaling makita na ang batayan ng circuit ay isang dalawang-digit na counter, na ginawa sa chip ng K561TM2, na naglalaman ng 2 D - flip-flops sa isang pabahay. Ang mga nag-trigger na ito ay naglalaman ng isang ordinaryong dalawang-digit na binary counter, na maaaring mabilang alinsunod sa algorithm 00b, 01b, 10b, 11b, at muli sa parehong pagkakasunud-sunod 00b, 01b, 10b, 11b ... Ang titik na "b" ay nagpapahiwatig na ang mga numero ay nasa binary system pagbibilang. Ang kaunting pag-order sa mga numerong ito ay tumutugma sa direktang output ng trigger DD2.1, at ang senior sa direktang output ng DD2.2. Ang bawat yunit sa mga numerong ito ay nagpapahiwatig na ang kaukulang transistor ay nakabukas at ang kaukulang pangkat ng mga lampara ay konektado.
Kaya, ang sumusunod na algorithm para sa pag-on sa mga lampara ay nakuha. Ang Lamp EL1 ay kumikinang sa sandaling magsara ang SA1. Kapag ang switch ay pinindot nang maikli, ang mga lampara ay magaan sa mga sumusunod na kumbinasyon: EL1; (EL1 & EL2); (EL1 & EL3 & EL4); (EL1 & EL2 & EL3 & EL4).
Upang maisagawa ang paglipat ayon sa ipinahiwatig na algorithm, kinakailangan na mag-aplay ng pagbibilang ng mga pulso sa input C ng hindi bababa sa makabuluhang piraso ng counter DD2.1 sa sandali ng bawat pag-click ng switch SA1.

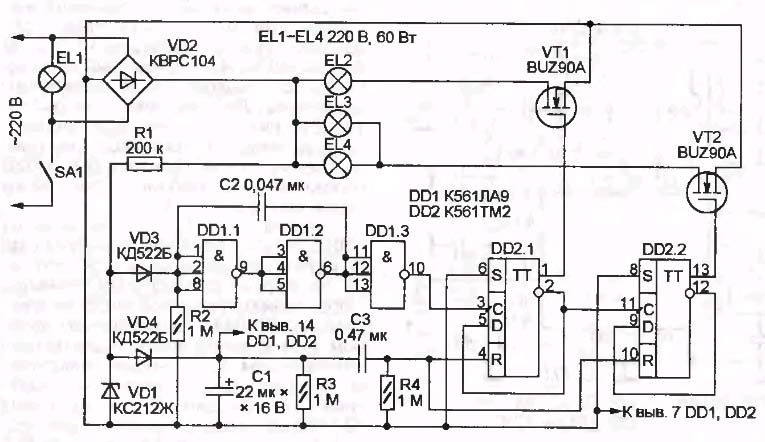

Larawan 1. Ang control circuit ng chandelier sa mga transistor na epekto sa larangan
Pamamahala ng kontra
Ito ay isinasagawa ng dalawang impulses. Ang una sa kanila ay ang counter reset pulse, at ang pangalawa ay ang pagbibilang ng pulso na lumilipat sa mga lampara.
Counter reset ang pulso
Kapag binuksan mo ang aparato pagkatapos ng mahabang pag-shutdown (hindi bababa sa 15 segundo) electrolytic capacitor C1 ganap na pinalabas. Kapag ang switch SA1 ay sarado, ang pulsating boltahe mula sa tulay na rectifier VD2 na may dalas ng 100 Hz sa pamamagitan ng risistor R1 ay bumubuo ng mga pulso ng boltahe na limitado ng Zener diode VD1 sa 12V. Sa mga pulses na ito, ang isang electrolytic capacitor C1 ay nagsisimula singilin sa pamamagitan ng decoupling diode VD4. Sa ngayon, ang kaugalian chain C3, R4 ay bumubuo ng isang mataas na antas ng pulso sa R - mga input ng mga nag-trigger DD2.1, DD2.2, at ang counter ay na-reset sa estado 00. Ang mga Transistor VT1, VT2 ay sarado, kaya kapag una mong binuksan ang chandelier, ang mga lampara ay EL2 ... EL4 ay hindi gumaan. Tanging ang lampara ng EL ay nananatili, dahil ito ay nakabukas nang diretso sa pamamagitan ng switch.
Nagbibilang ng mga pulses
Sa pamamagitan ng diode VD3, ang mga pulso na nabuo ng Zener diode VD1 ay singilin ang kapasitor C2 at mapanatili ito sa isang sisingilin na estado. Samakatuwid, ang output lohikal na elemento Mababang antas ng lohika ng DD1.3.
Kapag ang circuit breaker SA1 ay binuksan sa isang maikling panahon, ang boltahe ng ripple mula sa rectifier ay huminto. Samakatuwid, ang kapasitor C2 ay namamahala sa paglabas, na tatagal ng mga 30ms, at isang mataas na antas ng lohika ay nakatakda sa output ng elemento ng DD1.3 - isang pagbagsak ng boltahe ay nabuo mula sa isang mababang antas hanggang sa isang mataas, o dahil madalas itong tinatawag na tumataas na gilid ng pulso. Ito ay ang tumataas na harapan na nagtatakda ng DD2.1 trigger sa isang solong estado, na naghahanda na i-on ang lampara.
Kung titingnan mo nang mabuti ang imahe sa diagram D, isang trigger, maaari mong mapansin na ang clocked input C na ito ay nagsisimula sa isang hilig na segment na mula sa kaliwa - pataas - sa kanan.Ang segment na ito ay nagpapahiwatig na ang trigger ay na-trigger sa input C kasama ang pagtaas ng gilid ng pulso.
Narito ang oras upang maalala ang electrolytic capacitor C1. Nakakonekta sa pamamagitan ng isang decoupling diode VD4, maaari lamang itong mapalabas sa pamamagitan ng microcircuits DD1 at DD2, sa madaling salita, upang mapanatili ang mga ito sa kondisyon ng pagtatrabaho sa loob ng ilang oras. Ang tanong ay hanggang kailan?
Mga Chip ng serye ng K561 maaaring gumana sa saklaw ng boltahe ng supply 3 ... 15V, at sa static mode, ang kasalukuyang natupok ng mga ito ay kinakalkula sa mga yunit ng mga microamp. Samakatuwid, sa disenyo na ito, ang isang buong paglabas ng kapasitor ay nangyayari nang mas maaga kaysa sa pagkatapos ng 15 segundo at pagkatapos, salamat sa risistor R3.
Dahil ang kapasitor C1 ay halos hindi pinalabas, kapag nagsara ang switch SA1, ang isang pag-reset ng pulso ay hindi nabuo ng chain C3, R4, kaya ang counter ay nananatili sa estado na natanggap nito pagkatapos ng susunod na pagbibilang ng pulso. Kaugnay nito, ang isang pagbibilang ng pulso ay nabuo sa sandali ng pagbubukas ng SA1, sa bawat oras na nagdaragdag ng estado ng counter ng isa. Matapos isara ang SA1, ang boltahe ng mains ay inilalapat sa circuit at ang lampara na EL1 at lampara EL2 ... ang ilaw ay sumisidhi alinsunod sa katayuan ng counter.
Sa modernong pagbuo ng mga teknolohiyang semiconductor, ang mga key (lumilipas) na mga cascade ginanap sa mga transistors na epekto ng patlang (MOSFET). Ang paggawa ng nasabing mga susi sa bipolar transistors ay itinuturing na ngayon na hindi malaswa. Sa circuit na ito, ang mga ito ay transistor ng uri ng BUZ90A, na nagpapahintulot sa iyo na kontrolin ang mga maliwanag na maliwanag na maliwanag na lampara na may lakas na hanggang 60 W, at kapag gumagamit ng mga lampara na nakatipid ng enerhiya, ang kapangyarihang ito ay higit pa sa sapat.
Ang isa pang scheme ng pagpipilian
Ipinapakita ng Figure 2 ang isang posibleng variant ng scheme na isinasaalang-alang lamang.
Figure 2. Control circuit ng 5 (3) -x lamp chandelier
Sa halip na isang counter sa D-flip-flops, ang shift rehistro K561IR2 ay ginagamit sa circuit. Sa isang pabahay ng microcircuit ay naglalaman ng 2 tulad ng mga rehistro. Isa lamang ang ginagamit sa circuit; ang mga konklusyon sa circuit ay ipinapakita sa mga bracket. Ang nasabing kapalit ay pinahihintulutan na bahagyang bawasan ang bilang ng mga nakalimbag na conductor sa board, o ang may-akda ay wala lamang ibang chip. Ngunit sa pangkalahatan, sa panlabas, walang nagbago sa pagpapatakbo ng circuit.
Ang logic ng shift rehistro ay napaka-simple. Ang bawat pulso na nakarating sa input C ay naglilipat ng mga nilalaman ng input D sa output 1, at nagsasagawa rin ng isang paglilipat ng impormasyon ayon sa algorithm ng 1-2-4-8.
Dahil sa circuit na ito ang input D ay simpleng ibinebenta sa + power supply ng microcircuit (palagiang "log. Unit"), ang mga yunit ay lilitaw sa mga output sa bawat shear pulse sa input C. Kaya, ang pag-aapoy ng mga lampara ay nangyayari sa pagkakasunud-sunod: 0000, 0001, 0011, 0000. Kung hindi mo nakalimutan ang tungkol sa lampara na EL1, pagkatapos ay kasama nito ang pagkakasunud-sunod ng paglipat ay magiging mga sumusunod: EL1; (EL1 & EL2); (EL1 & EL2 & EL3).
Ang unang kumbinasyon 0000 ay lilitaw kapag ang chandelier ay una nang naka-on sa ilalim ng impluwensya ng isang pag-reset ng pulso na nabuo sa pamamagitan ng kaugalian chain C3, R4, tulad ng sa nakaraang pamamaraan. Ang huling kumbinasyon ng zero ay lilitaw din dahil sa pag-reset ng rehistro, ngunit sa oras na ito ang signal ng pag-reset ay darating sa pamamagitan ng diode VD4, sa sandaling ang output 4 ay lilitaw ang signal logical 1, i.e. sa ika-apat na pag-click ng switch.
Ang natitirang mga elemento ng circuit ay pamilyar sa amin mula sa paglalarawan ng nauna. Ang isang shear pulse shaper ay natipon sa K561LA7 chip (bago ito isang three-input LA9, naka-on din ng isang inverter), at ang electrolytic capacitor C1 ay kumikilos bilang isang mapagkukunan ng kapangyarihan para sa mga chips sa panahon ng maikling pag-click ng switch. Ang mga susi ng output ay lahat ng parehong MOSFET, kahit na isang iba't ibang uri ng IRF740, na sa pangkalahatan ay hindi nagbabago ng anuman.
Thy circuitor control circuit
Para sa ilang kadahilanan, pinalitan ng nakaraang mga circuit ang mga lampara gamit ang mga transistor na epekto ng patlang, bagaman ang mga thyristors at mga triac. Ang isang circuit na gumagamit ng isang thyristor ay ipinapakita sa Larawan 3.
Larawan 3. Ang control circuit ng chandelier sa thyristors
Tulad ng sa mga nakaraang mga scheme, isang lampara ng EL3 ay nakabukas lamang kapag isara ang switch ng SA1. Ang grupo ng ilaw na EL1, ang EL2 ay nakabukas kapag ang pag-click sa SA1 ay nai-click muli. Ang pamamaraan ay gumagana tulad ng sumusunod.
Kapag ang SA1 ay unang nakasara, ang ilaw ng EL3 ay nag-iilaw, at sa parehong oras, ang pulsating boltahe mula sa tulay ng rectifier sa pamamagitan ng risistor R4 ay ibinibigay sa isang boltahe na pampatatag na ginawa sa Zener diode VD1 at capacitor C1, na mabilis na sisingilin sa boltahe ng stabilization ng zener diode. Ang boltahe na ito ay ginagamit upang mabigyan ng lakas ang DD1 chip.
Sa parehong oras, ang electrolytic capacitor C2 ay nagsisimula singilin sa pamamagitan ng risistor R2, at hindi masyadong mabilis. Sa oras na ito, ang output ng elemento DD1.1 ay isang mataas na antas, na singilin ang kapasitor C3, upang sa kanang bahagi ng kamay ayon sa circuit, ang plus.
Sa sandaling ang singil ng kapasitor C3 ay umabot sa antas ng isang lohikal na yunit, isang mababang antas ay lilitaw sa output ng elemento DD1.1, ngunit sa mga input ng mga elemento DD1.2 DD1.3, dahil sa sisingilin na kapasitor C3 at ang decoupling diode VD4, isang mataas na antas ay mananatili. Samakatuwid, sa mga output 4 at 10 ng elemento DD1, isang mababang antas ay gaganapin, na nagpapanatili sarado ang transistor VT1. Ang thyristor VS1 ay sarado din, kaya hindi kumikislap ang mga lampara.
Sa isang maikling pag-click sa switch SA1, ang capacitor C1 ay nagpapalabas ng mabilis na sapat, sa gayon pag-disconnect sa microcircuit. Ang paglabas ng pare-pareho ng capacitor C2 ay mas mataas, na may mga rating na ipinahiwatig sa circuit nang hindi bababa sa 1 segundo. Samakatuwid, ang capacitor C3 ay mabilis na muling magkarga sa kabaligtaran ng direksyon - kasama ang magiging sa kaliwang lining nito ayon sa pamamaraan.
Kung sa oras na mas mababa sa isang segundo ito ay oras upang i-on muli ang chandelier, pagkatapos ay sa input ng elemento DD1.1 dahil sa kapasitor C1 na hindi nagkaroon ng oras upang mag-alis, ang isang mataas na antas ng boltahe ay darating, at sa mga input ng mga elemento DD1.2, mababa ang DD1.3, na itinakda sa pamamagitan ng direksyon ng singil ng kapasitor C3. Sa mga output 4 at 10 ng elemento DD1, nakatakda ang isang mataas na antas, na bubukas ang transistor VT1, at sa turn ay ang thyristor VS1, na hindi pinapansin ang mga lampara na EL1, EL2. Sa hinaharap, ang estado ng elementong DD1 ay pinananatili ng puna sa pamamagitan ng risistor R3.
Microcontroller control ng isang chandelier
Mga scheme sa mga microcontroller Hindi nang walang kadahilanan ay itinuturing na medyo simple sa disenyo ng circuit. Sa pamamagitan ng pagdaragdag ng isang maliit na bilang ng mga attachment maaari kang makakuha ng isang napaka-functional na aparato. Totoo, ang presyo na binayaran para sa gayong pagiging simple ng circuit ay pagsulat ng mga programa nang wala kung saan ang microcontroller, kahit na isang napakalakas, ay isang piraso lamang ng bakal. Ngunit sa isang mahusay na programa, ang piraso ng bakal na ito ay lumiliko sa ilang mga kaso sa isang gawa ng sining.
Ang control circuit ng chandelier sa microcontroller ay ipinapakita sa Figure 4.
Larawan 4. Ang control circuit ng chandelier sa microcontroller
Tulad ng lahat ng nauna, ang circuit ay kinokontrol ng isang network switch SW1 lamang. Ang mga pag-click ng switch ay pinapayagan hindi lamang upang piliin ang bilang ng mga lampara na naka-on, ngunit din upang i-on ang mga ito nang maayos, upang itakda ang ninanais na ningning ng glow. Bilang karagdagan, pinapayagan ka nitong gayahin ang pagkakaroon ng mga tao sa bahay - i-on at i-off ang pag-iilaw ayon sa isang tiyak na algorithm. Ang ganitong isang simpleng aparato sa seguridad.
Pagdagdag sa artikulo: Paano mag-aayos ng isang chandelier ng Tsino - ang kwento ng isang pagkumpuni.
