Paano makalkula at pumili ng isang power supply para sa isang 12V LED strip

Pinapayagan ka ng LED strip na ayusin ang pag-iilaw at pag-iilaw. Kapag gumagamit ng mga modelo na may kapangyarihan ng 220V, ang isang maliit na adapter na may tulay ng diode sa loob ay kinakailangan upang kumonekta. Ngunit upang kumonekta 12V o 24V mababang boltahe LED strip kakailanganin mo ang isang suplay ng kuryente. At para sa mga multi-color models, mayroon ding isang controller. Pag-uusapan natin kung paano pumili at makalkula ang power supply para sa LED strip sa kasalukuyan at kapangyarihan sa artikulong ito.

Mga species

Ang lahat ng mga sumusunod ay totoo para sa isang pangkaraniwang 12V LED strip, pati na rin para sa mga modelo na may 5V o 24 boltahe ng supply ng boltahe.

Bago magpatuloy sa pagkalkula ng power supply para sa LED strip, kailangan mong matukoy kung saan mai-install ito, depende ito sa kung aling pagpipilian ang bigyang-pansin.

Ayon sa paraan ng paglamig, ang dalawang uri ng mga power supply ay nakikilala:

• Sa aktibong paglamig;

• Palamig ang pasibo.

Ang aktibong paglamig ay binubuo ng mga radiator at isang tagahanga (isang cooler na katulad ng mga naka-install sa mga computer). Ang mga bentahe ng sistemang ito ay ang mga radiator sa mga elemento ng kapangyarihan ay ginagamit sa mas maliit na sukat, na nangangahulugang mas maliit at mas magaan ang suplay ng kuryente kaysa sa suplay ng kuryente na may passive na paglamig ng parehong lakas.

Gayunpaman, ang mahusay na mga katangian ng timbang at sukat ng mga aktibong yunit ng suplay ng kuryente na overlap na may isang makabuluhang disbentaha - sa paglipas ng panahon, ang palamigan ay nagsisimulang gumana nang malakas at mas malakas, dahil sa mekanikal na pagsusuot. Samakatuwid, hindi inirerekomenda na gamitin ang mga ito sa tirahan, dahil ang hum sa panahon ng operasyon ay maaaring maging sanhi ng kakulangan sa ginhawa sa gumagamit.

Ang mga aktibong suplay ng kuryente na aktibo ay kadalasang may malaking lakas - mula sa 100 watts o higit pa, kung bakit ito ay mahusay para sa pagkonekta ng mga backlight sa malalaking silid, pampublikong lugar o para sa pagkonekta sa malaking haba ng pag-install ng LED, halimbawa, para sa pag-iilaw sa kalye (facade, billboard at atbp.) mula sa isang mapagkukunan.

Ang mga pasistang panustos ng kuryente ay ginawa sa isang malawak na hanay ng mga kapasidad, ngunit ang mga modelo na may kapasidad na hanggang sa 100-150 watts ay pinaka-malawak na ginagamit. Ang kanilang kalamangan ay tahimik lang sila sa trabaho. Samakatuwid, maaari silang mai-install nang walang pag-aatubili sa silid-tulugan o iba pang sala. Ang mga sukat ng naturang mga aparato ay karaniwang mas malaki kaysa sa mga aktibong power supply.

Sa merkado maaari kang makahanap ng mga produkto na naiiba sa klase ng alikabok at paglaban sa tubig (klase ng IPxx), halimbawa, IP22, IP44, IP67. Mas gusto kong hatiin ang mga ito sa dalawang uri:

• Na-sealing (IP65 at sa itaas) o ang tinatawag na "kalye" na mga suplay ng kuryente para sa mga LED-strips. Ang kanilang kaso ay madalas na kahawig ng isang suplay ng kuryente sa laptop (itim na plastik na bloke), at ang mga suplay ng kuryente na may mataas na kapangyarihan ay ginawa sa isang metal na pambalot na may takip sa mga dulo.

• Hindi airtight. Ito ang mga na isinasagawa sa isang plastic na hindi hermetic case o sa isang metal case na may perforation kung saan isinasagawa ang air convection kapag pinalamig ang mga elemento.

Kapag napagpasyahan mo kung saan mo mai-install ang yunit, kung anong klase ng proteksyon ang kinakailangan at sa kung anong kapangyarihan ang saklaw ng mga yunit na ito, maaari kang magpatuloy sa pagkalkula ng power supply circuit ng LED strip.

Paano makalkula ang power supply

Upang magsimula, tingnan ang tsart ng kuryente ng mga karaniwang mga produktong LED.

Dito, ang uri ng mga LED at ang halaga ng kapangyarihan para sa isang iba't ibang bilang ng mga piraso bawat linear meter, pati na rin ang karaniwang mga halaga ng maliwanag na pagkilos ng bagay.

Gamit ito, maaari mong kalkulahin ang kabuuang lakas ng LED strip sa iyong pag-install. Ipagpalagay na bumili ka ng isang haba ng 4 na metro na may SMD 5050 LEDs 60 pcs / m. Power 1 meter tape 14.4 watts. Ang pagkalkula ng power supply ng kapangyarihan ay ang mga sumusunod:

1. Alamin kung magkano ang natupok ng pag-load:

14.4W / m * 4m = 57.6 Watts

2.Ang power supply ay dapat na 20-40% na mas malakas kaysa sa pag-load na konektado dito. Napili ang stock batay sa mga kondisyon ng pagpapatakbo nito - kung maayos itong maaliwalas, kung gayon ang 20% ​​ay sapat na, kung nakatayo ito sa isang maliit na puwang na nakapaloob, kung gayon ang 40% ay maaaring hindi sapat, lalo na kung, halimbawa, malapit sa pagpainit. Ipagpalagay na mayroon kaming unang kaso (kumuha kami ng 20%), pagkatapos ay kailangan nating bumili ng isang suplay ng kuryente na may kapasidad na hindi bababa sa:

57.6 * 1.2 = 69.12 watts

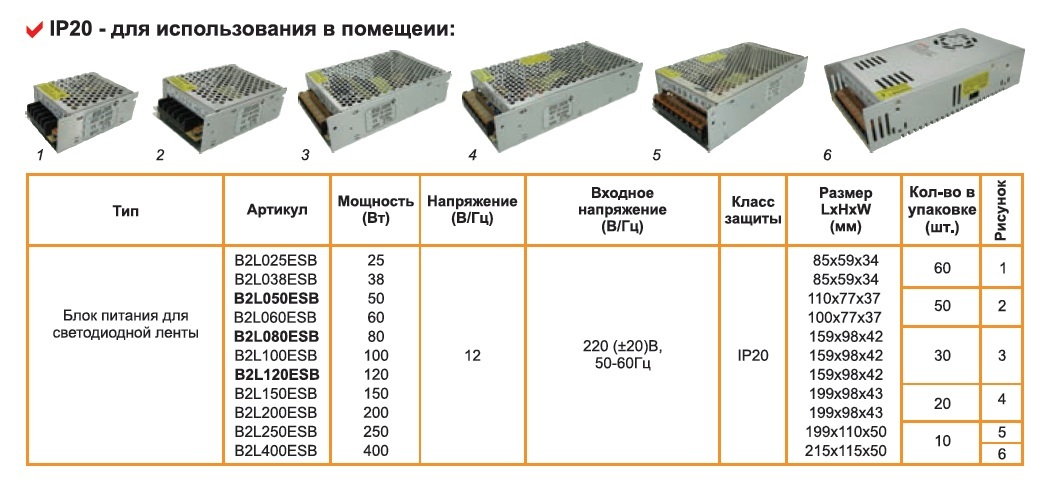

Round hanggang sa 70 watts. Maaari kang gumawa ng higit pa, ngunit hindi gaanong - pumili ng pinakamalapit na halaga na magagamit sa tindahan. Sa ibaba makikita mo ang isang pangkaraniwang hanay ng mga rate ng rate ng mga suplay ng kuryente na may klase ng proteksyon IP20 mula sa katalogo ng mga wholesale supplier, sa paraan sa ilalim ng titik B - isang yunit ng supply ng kuryente na may aktibong paglamig (palamigan) ay ipinahiwatig.

Ngunit kung minsan nangyayari na ang label ng supply ng kuryente ay hindi nagpapahiwatig ng lakas, ngunit ang maximum na output ng kasalukuyang, pagkatapos upang makalkula ang kasalukuyang kailangan mong hatiin ang kapangyarihan sa pamamagitan ng boltahe:

69.12 W / 12 V = 5.76 A

Iyon ay, ang output kasalukuyang ay dapat na (pag-ikot) ng hindi bababa sa 6 amperes.

Diagram ng mga kable

Ang pagkalkula ay medyo simple. Ngunit may ilang mga tampok sa pagkonekta sa LED strip na may malaking haba, na totoo lalo na kapag ang ilaw ng kisame sa paligid ng perimeter ng silid. Isaalang-alang ang ilang mga tipikal na diagram ng mga kable at mga tuntunin upang isaalang-alang.

Ang pangunahing patakaran ay hindi upang kumonekta ng higit sa 5 metro ng tape sa isang linya. Ang mga LED strips ay ibinebenta sa mga baybayin ng 5 metro para sa isang kadahilanan. Ang kanilang kasalukuyang mga landas ay idinisenyo para sa kasalukuyang pagkonsumo ng mga 5 metro na ito. Kung ang mga sumusunod na piraso ng tape ay konektado sa dulo ng tulad ng isang segment, pagkatapos ay magkakaroon ng mga patak ng boltahe sa dulo ng linya, magpapainit ito at mabilis na mabibigo.

TOTAL LENGTH NG LAHAT NG CUTS NG LED TAPE NA NAGKONKONYO MULA SA IBA’T SA ANUMANG HINDI AY HINDI GINAWA NG 5 METERS.

Kung kailangan mong kumonekta ng higit sa 5 metro, pagkatapos ay mayroong dalawang pagpipilian:

1. Ruta ang cable mula sa power supply sa bawat kasunod na haba.

2. Ilagay ang cable ng 220V at ikonekta ang mga ito sa bagong supply ng kuryente.

Sa unang kaso, kailangan mong isaalang-alang na ang seksyon ng wire cross para sa linya ng 12V ay dapat na hindi bababa sa 0.75 mm², tumpak itong kinakalkula ayon sa kasalukuyang. Para sa impormasyon, 5 metro ng LED strip SMD5050 60 pcs / m ang kumonsumo ng 72W o 6A na kasalukuyang. Narito ang ilang mga tipikal na mga scheme para sa pagkonekta sa isang LED strip.

Sa isang power supply para sa isang segment ng isang kabuuang haba ng hanggang sa 5 metro:

Maraming mga teyp sa isang yunit ng supply ng kuryente na may kabuuang haba na higit sa 5 metro:

Pagkonekta ng isang mahabang backlight sa dalawang mga supply ng kuryente:

Tulad ng nakikita mo, ang pagpili ng isang power supply para sa isang LED strip ay hindi mahirap. Mayroong 3 mga kadahilanan na dapat isaalang-alang:

1. Lokasyon.

2. Tape meter at panghuling koneksyon at diagram ng pag-install.

3. Ang kasalukuyang natupok ng tape.

Kaya, maaari mong matukoy ang lakas at bilang ng mga suplay ng kuryente na kinakailangan upang ayusin ang backlighting o pag-iilaw.

Tingnan din ang paksang ito:Pagkalkula, pagpili at koneksyon scheme ng magsusupil para sa RGB-tape
