Ang kontrol sa pag-iilaw mula sa dalawa, tatlo o higit pang mga lugar
Ang isa sa mga pinaka-karaniwang gawain para sa isang "apartment" electrician ay ang pag-install ng isa o higit pang mga fixture. Kadalasan hindi ito lumikha ng anumang problema, dahil ang pagkonekta sa isang switch ay medyo simple. Ngunit madalas na kailangan mong tiyakin na ang bombilya ay lumiliko mula sa maraming mga lugar, halimbawa, mula sa dalawa, higit pa - mas madalas. Sa artikulong ito, isasaalang-alang namin ang mga scheme ng control control sa tulong ng maraming switch.
Ang light control mula sa dalawang lugar
Ang problemang ito ay madalas na matatagpuan sa mga pribadong bahay sa isang presinto, halimbawa, malapit sa harap ng pintuan at gate, sa pasukan sa looban, pati na rin sa mga bahay na may maraming palapag, upang posible na i-on ang ilaw mula sa anumang palapag at ligtas na bumaba sa hagdan.
Ang pangunahing problema ay kung mag-install ka ng dalawang ordinaryong switch sa isang lampara, pagkatapos kahit na kung paano mo ikonekta ang mga ito, dapat silang nasa alinman o pareho. Samakatuwid, hindi posible na ganap na makontrol ang pag-iilaw mula sa ilang mga lugar ayon sa naturang pamamaraan.
Upang malutas ang paggamit ng problemang ito circuit breaker. Ang nasabing aparato ay mas tama na tinawag na switch. Tingnan natin ang circuit at mga tampok ng switch ng daanan.
Dito makikita natin na ang circuit breaker ay naiiba sa karaniwang circuit breaker. Kung sa karaniwang bersyon ang contact ay nakasara o hindi, kung gayon ang paglipat ng contact ay magsasara ng alinman sa isang linya o sa isa pa, kaya't tinawag ko itong switch.
Kung hindi mo pa rin maintindihan kung paano gumagana ang circuit na ito, isaalang-alang ang mga estado nito:
1. Sa parehong switch, ang susi ay pinindot sa posisyon na "UP" - ang ilaw ay nasa, kasalukuyang dumadaloy sa "itaas" na wire (kung titingnan mo ang nasa itaas na diagram).
2. Ang unang switch ay nasa posisyon na "DOWN", at ang pangalawa ay "UP" (o kabaligtaran) - walang kasalukuyang daloy sa circuit, ang ilaw ay hindi magaan.
3. Parehong lumipat sa posisyon na "mas mababa" - kasalukuyang dumadaloy sa pamamagitan ng "mas mababang" wire, at ang lampara ay nasa.
Ang circuit ay sapat na simple upang bumuo:
1. Direktang kumonekta ng zero sa lampara mula sa kahon ng pamamahagi o sa ibang paraan, depende sa mga pangyayari
2. Ang isang three-core cable ay umaabot sa switch na pinakamalapit sa pinagmulan ng kuryente (sabihin ang 220V network). Ang unang core ay konektado sa phase at sa gitnang paglipat ng contact ng switch. Sa ibaba ipinapakita namin ang mga terminal ng switch at ang circuit nito nang paulit-ulit.
3. Ikinonekta namin ang dalawang natitirang mga wire na may isang pares ng mga nakapirming contact na output at isang pangalawang switch.
4. Mula sa gitnang maililipat na contact ng pangalawang switch, kumuha kami ng papalabas na yugto at kumonekta sa lampara.
Ang daanan ng switch ay naiiba mula sa karaniwang isa na mayroon itong isang switch contact, kaya mayroong tatlong mga terminal sa ito para sa pagkonekta sa halip na dalawa. Sila rin ay isa, dalawa at tatlong-susi. Pagkatapos ang pamamaraan na ito ay doble lamang ayon sa bilang ng mga susi at mga grupo ng lampara tulad ng ipinapakita sa figure sa ibaba.
Kawili-wili: Kung mayroon kang pagkakataon na kumonekta ng isang phase na may zero sa bawat isa sa mga switch na may kaunting mga gastos sa cable mula sa iba't ibang mga kahon ng kantong, maaari kang gumamit ng isang alternatibong bersyon ng circuit na ito. Nag-iiba ito na ang bombilya ay konektado sa isang maililipat na contact, at ang phase na may zero ay naayos at, tulad nito, ay na-salamin.
Paano mai-mount
Para sa kadalian ng pag-install, kailangan mong isipin nang maaga kung paano mo ilalagay ang mga cable, na mas malapit sa unang switch at kung ano ang mas malapit sa pangalawa - isang kahon ng pamamahagi na may isang papasok na yugto o isang lampara, o marahil pareho ... Ngunit sa karamihan ng mga kaso kailangan mo ng isang simpleng tatlong-wire wire o cable, depende sa mga kondisyon ng paggamit at akma sa pag-install:
-
VVG 3x1.5;
-
PVA 3x0.75 ... 3x1.5;
-
ШВВП 3х0.75 ... 3х1.5;
-
O isang dayuhang analog ng NYM ng mga katulad na seksyon.
Maaari mong gamitin ang mga wires mula sa mga wire na ito nang hiwalay, pati na rin bumili ng isang solong-core wire ng PV brand, na naaayon sa klase ng kakayahang umangkop, halimbawa, ang PV-1 ay isang mahigpit na monolitikong bersyon. Sa kasong ito, mababawasan ang posibilidad ng pagkakamali, lalo na kung pipiliin mo ang maraming kulay na mga ugat. Ipinapakita ng larawan sa ibaba ang isa sa mga pagpipilian sa pag-mount sa isang mas visual form:
Pamamahala ng tatlo o higit pang mga lugar
Kung nais mong i-on ang lampara mula sa tatlong mga lugar o higit pa, ang mga cross switch ay pumupunta sa labanan, kung minsan ay tinawag silang mga intermediate switch. Ang circuit ay ipinapakita sa ibaba.
Ang mga nagsisimula ay maaaring matakot ng circuit control control mula sa tatlong lugar, ngunit maunawaan natin ito. Ang cross-over switch - ito ay ang parehong pass-through switch na may isang key lamang sa parehong oras na dalawang pangkat ng mga contact ang nakabukas. Ang pagkakaiba-iba lamang sa nakikitang bahagi ay sa cross 4 na mga terminal para sa pagkonekta ng mga wire, at sa daanan 3.
Bakit kailangan ko ng isang cross switch? Pagkatapos, sa circuit ng control control mula sa dalawang lugar, ang mga switch ng daanan ay konektado sa pamamagitan ng dalawang mga wire, at dahil dito, ang kinakailangang linya ng power supply ng lampara ay selektibong konektado. Dito kailangan mo ring ilipat ang pares ng mga wire sa pagitan ng bawat isa, para sa mga ito gumamit sila ng isang cross switch.
Ang lohika ng circuit ay simple, maunawaan lamang para sa brevity na tinukoy namin ang mga switch bilang A, B at C, mula kaliwa hanggang kanan ayon sa circuit.
1. Lahat ng tatlong switch ay nasa posisyon na "itaas" - kasalukuyang daloy kasama ang pulang linya at ang lampara ay nasa.
2. Lumipat ng "A" sa posisyon na "down", ang natitirang "up". Pagkatapos ang phase ay inilalapat sa asul na linya, at ang lampara ay konektado sa pula - ang kasalukuyang hindi dumadaloy. Kung pinalitan mo ang switch na "B" - "down", ang lampara ay magaan, sapagkat ang kasalukuyang pupunta sa linya ng pulang linya sa diagram, ang parehong mangyayari kung lumipat ka ng "C", tanging ang kasalukuyang ay sasabay sa asul na linya sa diagram.
Ang natitirang mga probisyon ay magkatulad.
Ang pagtitipon ng isang three-place switch circuit ay medyo simple. Ikinonekta namin ang phase sa gitna ng pakikipag-ugnay ng isa sa matinding switch ng daanan, at mula sa pangalawang daanan sa pamamagitan ng gitnang pakikipag-ugnay nito, maglagay ng isang wire sa lampara.

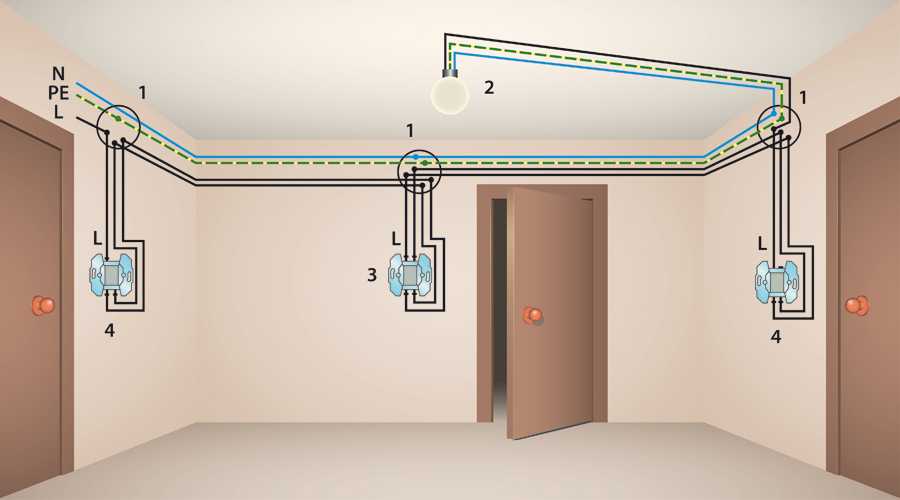

Mula sa unang pass-through sa anumang pagkakasunud-sunod at sa anumang mga terminal na kumonekta kami sa krus, at, mula sa pangalawang pares ng mga terminal nito, dalawang mga wire sa isa pang pass-through. Ang ganitong koneksyon ay mas malinaw na inilalarawan sa figure sa ibaba.
Ang isang karagdagang pagtaas sa bilang ng mga switch para sa pagkontrol sa isang luminaire ay sa pamamagitan lamang ng prinsipyo ng pagdaragdag ng mga cross-switch sa puwang. Nasa ibaba ang isang light control circuit na may 4 na mga spot.
Ang parehong pamamaraan, ngunit para sa kontrol mula sa 5 mga lugar:
Konklusyon
Ang mga ilaw sa paligid ng control circuit mula sa ilang mga lugar ay medyo simple, ngunit mayroon silang isang disbentaha - madali itong malito sa mga wire, pati na rin ang kanilang mataas na pagkonsumo. Hindi ito maaaring magawa sa ekonomiya dahil sa mga strobes o gastos ng pagtula ng linya sa isang panlabas na paraan, maaaring mas madaling mag-install ng ilang mga ilaw sa iyong ruta. Gayunpaman, mayroong isang mas madaling paraan - ang mga pulso relay para sa control control, sinuri namin ang mga ito nang detalyado sa artikulong ito: Ang salin-salin at ang paggamit nito
