Paano maisagawa ang paghihiwalay ng mga kable ng mga grupo ng mamimili sa isang pribadong bahay at apartment

Ang isang medyo malaking bahagi ng populasyon ay naninirahan pa rin sa mga lumang bahay na may mga de-koryenteng mga kable, na nilikha para sa maliliit na naglo-load. Lamang ng ilang mga dekada na ang nakakaraan, ang aming mga magulang mula sa mga gamit sa sambahayan ay nagtrabaho:

• isang lampara sa bawat silid;

• refrigerator, TV, tape recorder, radyo, permanenteng mai-install at konektado sa mga socket;

• maraming mga portable na gamit sa sambahayan tulad ng iron, hair dryer at isang maliit na hanay ng mga tool.

Sa ilalim ng mga mamimili, bilang panuntunan, 2.5 parisukat na mga kable ng aluminyoprotektado ng dalawang circuit breaker o mga de-koryenteng plug na may kasalukuyang nagtatrabaho hanggang sa anim na amperes.

Ang mga modernong kagamitan sa sambahayan ay may pagtaas ng pagkonsumo ng koryente, at ang kanilang bilang sa aming mga apartment ay tumaas nang husto. Ang mga makapangyarihang tagapaglinis ng vacuum, washing machine, electric stoves, pinainitang sahig, mga processor ng pagkain, microwave oven at iba pang mga kapaki-pakinabang na aparato ay lubos na pinapaginhawa ang aming mga kondisyon sa pamumuhay.

Kahit na ang scheme ng pag-iilaw ay binubuo ng isang iba't ibang bilang ng mga pangkalahatang at lokal na lampara, na kinokontrol mula sa maraming mga lugar o malayuan.

Samakatuwid, ang isyu ng pag-upgrade ng mga kable at paghahati nito sa mga grupo upang matiyak ang kaligtasan at maginhawang paggamit ay may kahalagahan.

Ano ang mga pakinabang ng ibinahaging mga kable?

Ang pamamaraan ng paghihiwalay ng mga linya ng kuryente ng mga de-koryenteng kasangkapan sa pamamagitan ng magkakahiwalay na mga linya ay nagbibigay-daan sa:

• pagbutihin ang kanilang pamamahala;

• upang gawing simple ang mga kahihinatnan ng pagkawasak ng mga umuusbong na kondisyon ng emerhensiya;

• mapadali ang pagkumpuni.

Pagpapabuti ng pamamahala

Gamit ang paraan ng paghihiwalay ng mga kable, maaari kang lumikha ng mga seksyon ng mga di-magkakaugnay na kagamitan na nananatili sa pagpapatakbo sa mga kaso na kinakailangan para sa may-ari ng apartment.

Ang salitang "hindi maaaring idiin" ay nangangahulugang ang kagamitan na inilalaan sa isang hiwalay na grupo at pinalakas mula sa mga indibidwal na proteksyon. Kung sakuna ang isang aksidente, aalisin nila ang pinsala na naganap, at sa kawalan ng mga nagmamay-ari nang mahabang panahon, halimbawa, sa isang paglalakbay o isang paglalakbay sa negosyo, maaari mong patayin ang lahat ng hindi kinakailangang mga kasangkapan, at umalis, halimbawa, isang freezer ng pagkain at Sistema ng Smart Homepinalakas nang hiwalay mula sa iba pang mga haywey.

Dahil sa pagpapaandar na ito, ang pagkonsumo ng enerhiya ay nabawasan, at ang kaginhawaan ng pamamahala nito ay nadagdagan. Kapag ang bahagi ng circuit na de-koryenteng ay nanghihina nang walang pag-load, maaari itong ma-de-aktibo para sa kaligtasan at ekonomiya.

Pang-emergency na pagsara

Isaalang-alang ang isang hindi inaasahang kaso ng kabiguan ng kuryente, kung, halimbawa, ang mga kapitbahay na bumaha mula sa itaas o ang master ng bahay ay hindi matagumpay na naipalabas ang isang pader sa lugar kung saan lumipas ang kawad, na naghihimok. maikling circuit sa scheme ng kuryente. Siyempre, awtomatiko itong tinanggal ng pagpapatakbo ng circuit breaker.

Kapag ang mga kable ay ginawa ng isang solong haywey, nawawala ang ilaw sa buong apartment. Ito ay mananatiling walang de-koryenteng panustos para sa isang medyo mahabang panahon hanggang sa maibalik ng electrician ang circuit.

Ang pamamaraan ng paghati sa mga kable sa magkakahiwalay na mga grupo ay nagbibigay-daan sa iyo upang i-save ang karamihan sa mga de-koryenteng kagamitan sa pamamagitan ng pag-shut down ng isang solong nasira na basura. Kasabay nito, ang paghahanap para sa isang madepektong paggawa na lumitaw ay lubos na pinasimple sapagkat ang lugar ng pagbuo nito ay naging malinaw at hindi na kailangang pag-aralan ang natitirang bahagi ng circuit.

Pag-aayos ng trabaho

Kung sa lumang apartment lahat ng mga de-koryenteng saksakan ay pinalakas sa pamamagitan ng isang circuit breaker, pagkatapos ay kinakailangan upang ayusin o muling itayo ang circuit sa anumang isang lugar, kinakailangan upang ganap na mapawi ang boltahe sa panel ng pamamahagi. Ito ay humantong sa pagsara ng ref, ang pagtigil sa panonood ng mga programa sa telebisyon, at kahit na madalas pilitin ang mga residente na umupo sa dilim o sa pamamagitan ng kandila.

Sa pamamagitan ng pagkonekta sa mga mamimili sa iba't ibang grupo upang paghiwalayin ang mga daanan, ang pamamahala ng mga gamit sa sambahayan ay naiiba ang napagpasyahan: sapat na upang alisin ang boltahe mula sa naayos na lugar, at iwanan ang natitirang bahagi ng mga de-koryenteng kagamitan upang gumana.

Kapag naganap ang isang madepektong paggawa sa grupo ng outlet, naka-off ito, at ginagamit ang circuit ng pag-iilaw, maaari kang magpatuloy na gumana sa electric light at pansamantalang ikonekta ang kinakailangang tool ng kuryente dito.

Kung nangyari ang aksidente sa network ng pag-iilaw, pagkatapos upang maisagawa ang pag-aayos, ang mga pansamantalang ilaw ay madaling pinapagana mula sa natitirang mga circuit circuit.

Mga panuto para sa pagbabahagi ng mga kable sa apartment

Bago simulan ang trabaho sa mga de-koryenteng mga kable, dapat mong pag-aralan ang mga umiiral na pamantayan at maingat na magplano ng isang bagong proyekto para dito.

Mga panuntunan para sa pagbuo ng mga pangkat ng mamimili

Ang mga de-koryenteng mga kable ay nilikha ng magkakahiwalay na mga daanan na pinapagana ng indibidwal na circuit breaker at RCD o difavtomat. Kasabay nito, ang mga sumusunod na prinsipyo ay sinusunod:

1. Ang mga magkakahiwalay na linya ay nilikha para sa mga makapangyarihang kagamitan sa sambahayan tulad ng hobs, electric stoves, washing machine at mga katulad na aparato. Para sa kanilang lakas, ginagamit ang isang cable ng 4 o 6 mm square, at ang mga espesyal na socket ng kuryente ay ginagamit ng mga aparato ng paglilipat ng terminal;

2. Ang bawat silid na may sariling grupo ng outlet ay isa-isa na pinapagana ng isang cable na may mga cross-sectional conductors na hindi bababa sa 2.5 mm square. Dahil ang pinaka-kinakailangang kagamitan sa enerhiya ay puro sa kusina, ang pagtaas ng pansin ay binabayaran sa pagbibigay nito ng pagkain;

3. Para sa scheme ng pag-iilaw, ang mga indibidwal na chain ay nilikha na hindi nauugnay sa pangkat ng outlet ng kuryente. Maaari silang higit na nahahati sa magkahiwalay na mga seksyon. Pinapakain sila ng isang cable na may isang seksyon ng cross na 1.5 mm square;

4. Ang mga silid na may mataas na kahalumigmigan, tulad ng isang banyo, banyo, kusina, ay konektado sa magkakahiwalay na mga cable sa pamamagitan ng isang RCD na may sensed na puntong may 10 o 6 milliamperes. Upang gawin ito, pinasok sila sa "wet group" sa yugto ng proyekto ng mga kable at kinakalkula nang paisa-isa, isinasaalang-alang ang mga pamantayan sa kaligtasan ng elektrikal;

5. Ang natitirang mga silid ay protektado laban sa mga butas ng pagtagas ng mga RCD na na-configure sa isang 30 mA na puntong. Ito ay ganap na pinapayagan na ikonekta ang ilan sa parehong uri ng pag-attach sa isang proteksyon;

6. Ang bawat nakaplanong pangkat ay kinakalkula sa mga pagkonsumo ng mga alon. Para sa kanya, ang mga cable at proteksyon ay napili. Kapag ang kabuuang kapangyarihan ng mga aparato ay lumampas sa mga makatwirang mga limitasyon na kumplikado ang pag-install at operasyon, nahahati sila sa mga karagdagang mga subgroup;

7. ang bilang ng mga socket at switch sa bawat silid ay dapat magbigay ng hindi lamang kaginhawaan, kundi pati na rin limitahan ang paggamit ng iba't ibang mga extension ng cord at tees sa hinaharap. Mahirap isaalang-alang ito kapag ang pagbili ng mga bagong kagamitan, at ang ekstrang mga de-koryenteng saksakan ay maiiwasan ang mga naturang kaso.

Mga Alituntunin sa Pagpaplano ng Elektriko

Ibinigay ang mga detalye ng memorya ng tao at pagiging kumplikado ng paparating na gawain, bago magsimula ang kanilang pagpapatupad, kinakailangan na maingat na isipin ang lahat ng bagay at lumikha ng isang proyekto sa papel. Upang gawin ito, gumuhit ng isang sketsa o pagguhit ng lahat ng mga silid sa isang scale at italaga sa mga lugar ng mga de-koryenteng mga panel, lahat ng mga lamp na may mga switch, socket at responsableng mga mamimili.

Maaari mong gamitin ang mga guhit ng nag-develop, tulad ng inilarawan sa artikulo tungkol sa diagram ng mga kable sa apartment. Ang isang katulad na plano ay naka-imbak sa dokumentasyon ng pabahay.

Kung may mga kahirapan sa paghahanap ng dokumentong ito, pagkatapos ay gumagamit ng isang piraso ng papel, isang panulat, isang tagapamahala na may panukalang tape, hindi mahirap sukatin ang lugar ng apartment mismo at maglagay ng isang plano sa muwebles sa sketch. Ang lokasyon nito ay may makabuluhang epekto sa nakapangangatwiran na paglalagay ng mga socket, switch, ilaw at kadalian ng paggamit.

Pagkatapos sa plano na ito ay nagpapahiwatig ng lokasyon ng mga punto ng elektrikal at pag-aralan ang layout ng mga wire at cable sa kanila.

Mahusay na mapadali ang paghahanda ng isang plano sa apartment at maisagawa ito nang mahusay na may mahigpit na pagsunod sa mga pagtatalaga ng gusali ay pinahihintulutan ang mga dalubhasang programa. Bilang halimbawa, nagbibigay kami ng isang pangkalahatang-ideya ng libreng serbisyo sa Online Roomle.

Ang lokasyon nito sa Internet at paraan ng pagpaparehistro ay ipinapakita sa imahe sa ibaba.

Kailangan mo lamang ipasok ang iyong email address, mag-isip ng mabuti at isulat ang isang password at pindutin ang pindutan ng pagpaparehistro. Makikita mo ang paunang window ng serbisyo.

Simulan ang trabaho sa item na "Lumikha ng isang bagong plano" at magpatuloy sa pakikitungo sa simpleng disenyo nito. Ang serbisyo ay may sapat na hanay ng mga tool.

Ang praktikal na paggamit ng mga pag-andar nito ay madaling maunawaan, nang walang anumang mga paghihirap. Sa paunang sandali ng pagbubukas ng bintana nito, bibigyan ka ng isang video sa pagsasanay para sa pagtingin. Inirerekumenda namin na pag-aralan mo ito, kahit na maaari mong laktawan at ibalik ito sa anumang maginhawang oras.

Bago ang pagpaparehistro, inirerekumenda namin na maging pamilyar ka sa pag-andar ng serbisyo sa video ng may-ari ng WEBTOURS "Paano gumawa ng isang plano sa apartment nang libre at online."

Ipinapakita nito ang mga simpleng pamamaraan ng pagtatrabaho na makakatulong hindi lamang lumikha ng isang naka-scale na imahe at i-print ito sa papel, ngunit tingnan din ang visual na imahe nito sa isang view ng pananaw o 3D na volumetric na representasyon.

Posibleng mga scheme para sa pagtula ng mga linya ng elektrikal

Ang lahat ng mga kable ng kuryente sa isang dulo ay konektado sa board ng pamamahagi ng apartment. Bukod dito, sa pamamagitan ng linya ng input, ang boltahe ay nagmula sa upstream power board, at ang lahat ng mga papalabas na linya ay maaaring isagawa ayon sa isa sa tatlong mga scheme ng koneksyon:

1. radially mula sa isang karaniwang sentro sa periphery;

2. sa pamamagitan ng isang loop dahil sa serial na koneksyon ng lahat ng mga mamimili sa isang karaniwang puno ng kahoy;

3. sa pinagsamang paraan.

Paraan ng radial

Ang pamamaraan na ito ay pinakaangkop para sa paghahati ng mga kable sa mga grupo ng mga mamimili at nabanggit para sa pagtaas ng pagiging maaasahan.

Gayunpaman, nangangailangan ito ng pagtaas ng pagkonsumo ng cable ng iba't ibang mga seksyon. Dahil dito, hindi sila natutupad, ang mga kinakailangan para sa pagtitipid ay nabawasan at ang dami ng gawaing pag-install ay lalong kumplikado.

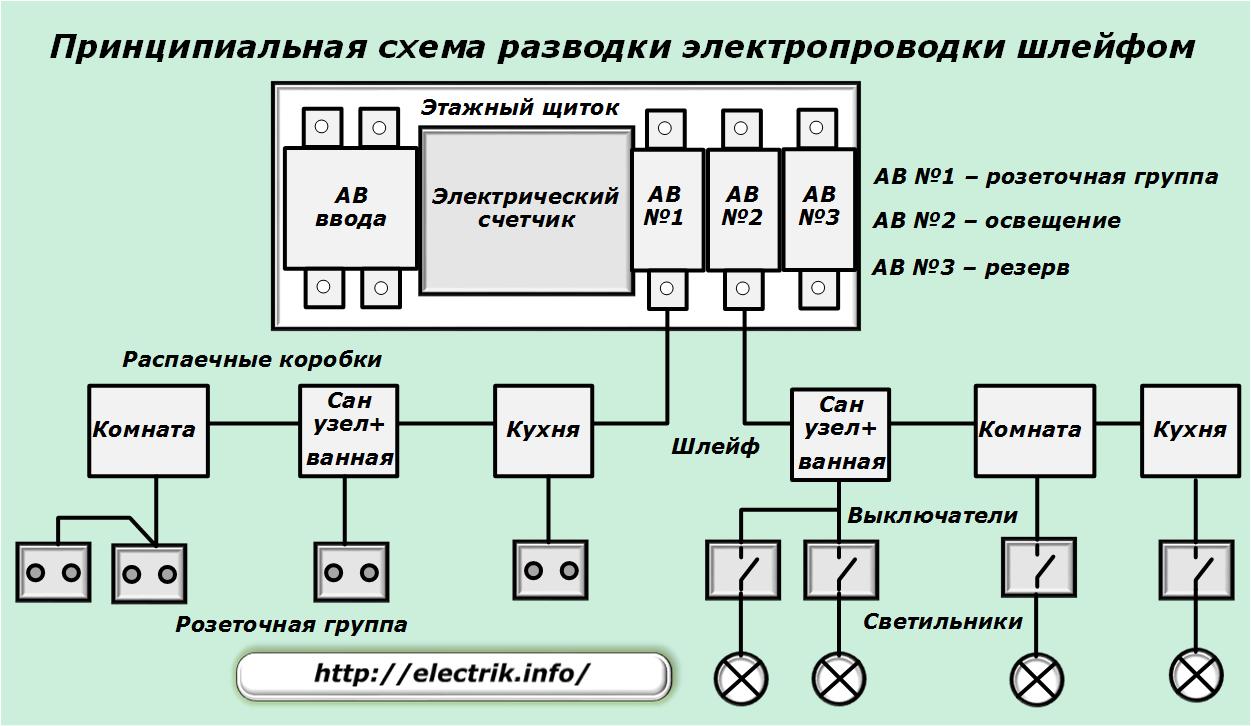

Paraan ng pag-loop

Sa istraktura nito, ang scheme ng serye ng koneksyon ng mga mamimili ay sumasalungat sa mga prinsipyo ng paghati sa mga kable sa magkakahiwalay na grupo, sapagkat pinagsasama lamang ito ng mga ito ng isang karaniwang puno ng kahoy, tulad ng ipinapakita sa larawan sa ibaba para sa mga mamimili ng mga linya ng ilaw at mga socket ng mga kable.

Sa lumang layout ng mga diagram ng mga de-koryenteng mga kable ng mga apartment at gusali, ang paraan ng loop ay itinuturing na pangunahing magagamit na pamamaraan. Pinapayagan nitong makabuluhang i-save sa haba ng mga cable at wire. Sa mga modernong kondisyon, dahil sa pagtaas ng mga kinakailangan sa seguridad, ito ay inabandona, ngunit ang mga indibidwal na elemento ng loop ay ginagamit para sa halo-halong koneksyon.

Pinagsamang pamamaraan

Pinagsasama ng pamamaraang ito ang mga elemento ng unang dalawang pagpipilian pagkonekta sa mga mamimili sa panel ng elektrikal ng apartment. Ito ay madalas na ginagamit sa mga modernong apartment.

Dahil sa wastong pagsasaalang-alang sa pamamahagi ng kapangyarihan ng mga gamit sa sambahayan at maingat na pagpili ng mga tatak ng cable at wire para sa kanila na may proteksyon mula sa mga circuit breaker at RCD, isang optimal na balanse ang nilikha sa pagitan ng:

• pagiging maaasahan at kaligtasan ng operasyon ng electrical circuit;

• gastos ng materyal at pondo sa pananalapi para sa paglikha nito.

Mga tampok ng pag-install ng mga pangkat ng consumer

Matapos ang de-koryenteng mga kable ng apartment ay ganap na binalak at kinakalkula, at ang proyekto para sa pagtula nito ay nilikha at nakuha ang kinakailangang mga mapagkukunan ng materyal, sinimulan nila ang pag-install. Upang gawin ito, nang direkta sa mga dingding, kisame at mga istraktura na gusali ng pag-load, lahat ng mga lokasyon ng mga punto ng elektrikal ay binalak at iguguhit.

Pagkatapos, ang kanilang lokasyon ay karagdagang nilinaw at pagmamarka ng pagtula ng mga electric highway mula sa panel ng apartment. Sa kasong ito, kinakailangan na isaalang-alang ang mga pipeline ng pagpainit, supply ng gas, supply ng tubig, dumi sa alkantarilya at iba pang mahahalagang mga teknolohiyang sistema na inilatag sa apartment.

Kapag nagsasagawa ng trabaho, kinakailangan na obserbahan pamantayan para sa ligtas na mga kableat. Ang mga ito ay dinisenyo para sa mga gusali na itinayo mula sa lahat ng uri ng mga materyales sa gusali, kasama Mga panel ng SIP. Dapat pansinin na ang mga wire at cable ay maaaring mailagay sa isang sarado o bukas na paraan ayon sa iba't ibang mga teknolohiya at pamamaraan.
