Paano inayos ang modernong mga modernong awtomatikong sistema ng pagtutubig

Dumating ang oras na ang kaalaman ng mga electrician ay naging kinakailangan para sa mga tao ng lahat ng mga espesyalista. Ang mga bagong teknolohiya batay sa paggamit ng electronics, ang mga pag-unlad ng microprocessor ay matatag na nagpasok sa ating buhay at pang-araw-araw na buhay.

Kahit na ang ordinaryong pangangalaga ng halaman ay maaari na ngayong awtomatiko, ipinagkatiwala sa mga robot at awtomatikong mga system na, pagkatapos ng pagtatakda ng mga parameter ng gumagamit, ay magpapanatili ng isang microclimate, magbigay ng mahigpit na metered pagtutubig, at lumikha ng pinakamainam na mga kondisyon para sa paglago at pag-unlad.

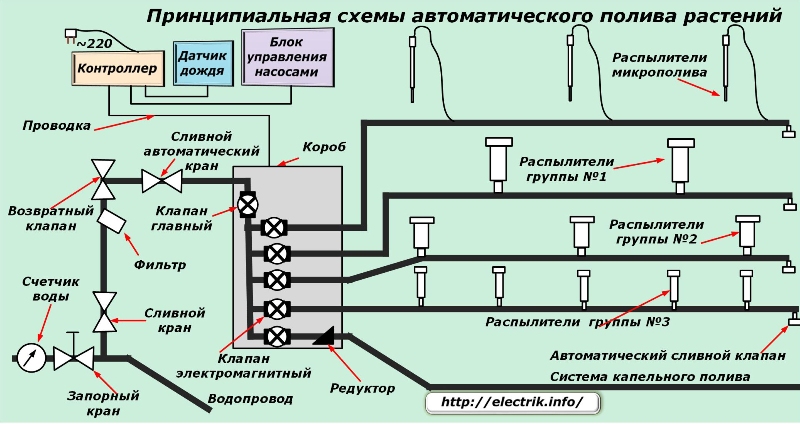

Komposisyon at paglalarawan ng hydraulic circuit

Ang mga pangunahing elemento na kinakailangan para sa pagpapatakbo ng awtomatikong sistema ng pagtutubig ng halaman ay ipinapakita sa larawan na nagpapaliwanag sa prinsipyo ng automation.

Ang pangunahing layunin ng naturang sistema ay upang magbigay ng mga halaman ng dami ng tubig na kailangan nila, na isinasaalang-alang ang aktwal na pag-ulan.

Upang maganap ito, maraming mga pag-aaral sa agham ang naisagawa, na nagbibigay ng impormasyon sa dami ng kahalumigmigan para sa isang mahusay na pag-unlad ng mga halaman depende sa panahon. Halimbawa, para sa paglaki ng damuhan na damo ay nangangailangan ng halos 120 ÷ 150 ML ng tubig sa buwan ng tag-init. Kapag kinakalkula sa pang-araw-araw na pamantayan, ang pangangailangan ay 4 ÷ 5 ml. Mas kaunti ang kailangan ng mga shrubs.

Naka-install sa isang sanggunian residente ng tag-init sa tag-init patuloy na pinag-aaralan ang pagkakaroon ng kahalumigmigan sa lupa, nagbibigay ng impormasyon sa controller, na pinoproseso ito, inaayos ang tagal at dami ng supply.

Ang tubig para sa patubig ay kinuha mula sa suplay ng tubig, na maaaring maging:

1. konektado sa isang sentralisadong sistema ng supply ng tubig;

2. ginamit nang paisa-isa.

Sa pasukan sa awtomatikong sistema ng patubig, naka-install ang isang metro ng tubig at isang electric pump, depende sa pinagtibay na haydroliko circuit. Ang mga daanan na inilibing sa lupa ay nilagyan ng mga balbula ng tseke, na hindi kasama ang posibilidad ng kontaminadong tubig sa lupa na pumapasok sa system.

Upang maalis ang tubig mula sa system bago ang simula ng mga taglamig ng taglamig, isang drain gripo ang naka-mount. Tinatanggal ng filter ang mga posibleng mga kontaminadong nahuhulog sa awtomatikong sistema ng patubig bago ang pamamahagi ng tubig kasama ang mga papalabas na linya. Tinitiyak nito ang normal na operasyon ng mga solenoid valves.

Sa kumplikado, branched system sa pasilyo, ang pangunahing balbula ng isang espesyal na disenyo ng isang electromagnetic type ay naka-install, nilagyan ng proteksyon laban sa martilyo ng tubig na may posibilidad na kontrolin ito mula sa magsusupil. Sa irigasyon ng bansa at bahay, hindi ito gagamitin.

Ang mga nakokontrol na solenoid valve ay naka-mount sa mga plastik na housings sa loob ng lupa sa gitna ng mga linya. Ang kanilang bilang ay nakasalalay sa branching istraktura, ang application nito sa isang partikular na lugar.

Sa loob ng mga linya ng isang awtomatikong sistema ng patubig, ang presyon ng tubig ay palaging pinapanatili. Ang mga pipeline, adapter, fittings, mga pamamaraan ng pag-install ay dapat na mapaglabanan nito, maalis ang mga leaks. Samakatuwid, ang mga espesyal na disenyo ng mga polyethylene pipes ay ginagamit na maaaring makatiis ng isang presyon ng 10 bar sa loob nila.

Ang paghahatid ng tubig sa patubig zone ay kinokontrol ng electromagnetic valves na matatagpuan sa mga espesyal na kahon na may iba't ibang uri ng spray gun, kabilang ang isang sistema ng patubig na patubig. Sila ay pinagsama ng mga zone ng trabaho.

Ang bawat zone ay nilikha para sa gawain ng parehong uri ng mga grupo ng pag-spray, ang pinaka-angkop para sa pagbuo ng ilang mga uri ng halaman at kasama sa gawain mula sa magsusupil naman. Ang sabay-sabay na pagtutubig ng lupa mula sa lahat ng mga daanan ay hindi nalalapat.

Ang isang gearbox ay naka-install sa loob ng sistema ng patubig. Pinapanatili nito ang pinakamabuting kalagayan na pinapayagan na presyon ng tubig sa system upang makabuo ng mga droplet.

Ang mga awtomatikong mga balbula ng paagusan sa dulo ng mga daanan ay hindi kasama ang pagbuo ng nadagdagan na kahalumigmigan ng lupa, mag-ambag sa kanal nito kapag naka-on ang system.

Ang lokasyon para sa lokasyon ng magsusupil ay pinili na isinasaalang-alang ang kadalian ng pagpapanatili, pag-access, at pangangalaga sa kapaligiran. Maaari ka ring gumamit ng isang espesyal na kahon ng airtight, na idinisenyo para sa panlabas na paggamit.

Ito ay konektado sa isang de-koryenteng supply ng kuryente at mga electromagnetic valves, mga sensor ng ulan na may mga espesyal na resistensya na lumalaban sa kahalumigmigan. Para sa pag-mount ng mga dulo ng mga wire sa mga kahon ng sistema ng patubig, ang mga universal filler ng silicone ay ginagamit, tinatanggal ang pagtagos ng kahalumigmigan sa mga bahagi ng metal.

Ang supply ng kuryente sa magsusupil ay karaniwang isinasagawa mula sa isang network ng sambahayan sa pamamagitan ng isang pinagsama na suplay ng kuryente. Para sa mga maliliit na system, ang mga baterya o mga baterya na maaaring ma-rechargeable.

Kinokontrol ng Controller ang pagpapatakbo ng sensor ng pag-ulan ay nagbibigay-daan sa iyo upang ihinto ang pagtutubig sa panahon ng pag-ulan, upang maiwasan ang overmoistening nito.

Ang mga pangunahing bahagi ng awtomatikong sistema ng patubig

Kabilang dito ang:

• control unit;

• mga sensor ng ulan;

• kinokontrol na mga balbula ng solenoid;

• sprayers;

• Mga Filter

• awtomatikong gripo ng paagusan;

• mga pipeline at fittings;

• pagtulo ng mga tubo;

• haydroliko patubig gear;

• micro sprayers.

Mapagkukunan ng tubig

Kung mayroong isang indibidwal na mapagkukunan ng tubig. pagkatapos ay maaari kang gumawa ng isang tangke o bumili ng isang malaking tangke. Dapat itong mangolekta ng tubig-ulan sa panahon ng pag-ulan o pump pump mula sa isang kalapit na lawa o balon. Kasabay nito, ang temperatura nito ay maiinitan mula sa nakapalibot na hangin. Magkakaroon ito ng positibong epekto sa paglaki ng ilang mga species ng halaman.

Upang punan ang tangke kakailanganin mo ang isang bomba na may awtomatikong yunit ng control na kontrol sa itaas at mas mababang antas ng pagpuno ng tubig.

Kung binubunutan mo ang mga halaman mula sa isang sentralisadong suplay ng tubig, pagkatapos ay dapat mong isaalang-alang ang pagkakaroon ng mga impurities ng pagpapaputok sa tubig, na maaaring magkaroon ng masamang epekto sa pagbuo ng maraming uri ng mga bulaklak, mga gulay na mapagmahal.

Kapag ang tubig ay ibinibigay mula sa isang drilled well, ang mga teknikal na katangian ng bomba ay dapat na napili nang tama para sa mga pangangailangan ng pagganap ng system. Dapat mo ring i-install ang mga filter, isinasaalang-alang ang kanilang throughput, mga kakayahan sa serbisyo.

Bago simulan ang disenyo ng isang awtomatikong sistema ng patubig, mahalagang pag-aralan ang lakas ng mapagkukunan ng suplay ng tubig sa mga pangangailangan ng daloy ng tubig, ihambing ang mga ito kapag lumilikha ng iba't ibang mga pagpilit sa mga mains, at magbigay ng kinakailangang reserba.

Unit ng control

Para sa mga awtomatikong sistema ng patubig naglabas ng mga microcontrollerpagkakaroon ng isang iba't ibang mga bilang ng mga pamamahala at control function. Pinapayagan ka nitong i-pre-set ang operating mode para sa isang tiyak na tagal ng operasyon.

Ang mga Controller na may isang digital interface ay nagpapasimple sa proseso ng programming sa pamamagitan ng patubig, may maliit na sukat, ay dinisenyo upang gumana sa mga sistema ng patubig ng iba't ibang mga pagsasaayos.

Ang mga kapaki-pakinabang na tampok ng digital microcontroller ay kinabibilangan ng:

• ang pagkakaroon ng iba't ibang mga programa para sa paglulunsad ng mga sistema ng patubig;

• ang aplikasyon ng iba't ibang mga iskedyul ng trabaho, isinasaalang-alang ang panahon;

• regulasyon at limitasyon ng tagal ng irigasyon sa pagtiyak ng mga pagkaantala sa pagitan ng paglipat ng iba't ibang mga mode;

• ang kakayahang magpasok at mag-imbak ng mga parameter ng naka-program na manu-manong mode ng operasyon sa memorya ng controller;

• pagtatakda at pag-save ng mga setting ng programa kapag gumagamit ng karagdagang lakas ng baterya;

• kaginhawaan ng pagtingin sa mga nakalagay na setting;

• inireseta algorithm ng mga aksyon sa kaso ng pagkabigo ng lakas;

• pagsunod sa kasalukuyang mga pamantayan para sa mga elektronikong aparato;

• ang kakayahang kumonekta sa mga panlabas na sensor ng mga tanyag na tagagawa, kabilang ang mga wireless na modelo para sa pagkontrol sa mga sensor ng nagyelo at ulan;

• built-in na diagnostic ng mga koneksyon sa elektrikal;

• pag-andar ng preview.

Upang ma-kapangyarihan ang mga solenoid valves, madalas na ang mga Controller ay naglabas ng isang boltahe ng 24 volts.

Mga sensor ng ulan

Nilikha sila upang awtomatikong ibukod ang pagtutubig sa panahon ng pag-ulan. Pinapayagan ka nilang:

• upang ibukod ang waterlogging ng mga halaman dahil sa labis na patubig sa basa na panahon;

• makatipid ng pagkonsumo ng tubig ng hindi bababa sa 30% mula sa mapagkukunan ng suplay ng tubig, mapagkukunan ng kagamitan.

Ang mga sensor ng ulan ay maaaring naka-wire o magtrabaho sa isang radio channel. Para sa mga klimatiko na kondisyon na may posibilidad ng hamog na nagyelo, maaari silang pupunan ng mga sensor ng hamog na nagyelo. Ang kanilang mga kaso ay naka-mount sa mga istruktura ng gusali o mga espesyal na bracket.

Ang mga wired na modelo ay konektado sa isang cable na lumalaban sa kahalumigmigan gamit ang mga bracket o pagkabit.

Ang mga wireless na aparato ay nilagyan ng:

• multifunctional na pagtanggap ng aparato;

• LCD display

• mga tagapagpahiwatig ng senyas.

Nagbibigay sila:

• binalak na pagkaantala sa pag-renew ng irigasyon upang matiyak ang mga rehimen ng pag-save ng tubig;

• ang paggamit ng isang system na nagbibigay-daan sa iyo upang huwag paganahin o paganahin ang sensor para sa awtomatikong operasyon sa anumang oras;

• indikasyon ng mga mode;

• pagpili ng mode ng sensitivity;

• kadalian ng pag-install.

Solenoid valves

Ang iba't ibang uri ng mga aparato ng solenoid valve ay idinisenyo para sa remote control ng spray ng tubig sa panahon ng irigasyon sa pamamagitan ng pagbabago ng haydroliko na pagtutol ng daloy ng posisyon ng balbula na kinokontrol ng solenoid.

Para sa koneksyon sa mga pipeline, ginagamit ang isang sinulid na koneksyon o mga clamp ng tornilyo. Ang kagustuhan ay dapat ibigay sa mga disenyo na nagbibigay ng mabilis, maaasahang pagpupulong at pag-alis mula sa circuit para sa maginhawang pagpapanatili sa panahon ng operasyon.

Ang mga de-kalidad na katawan ng balbula ay gawa sa mga marka ng mataas na lakas ng polypropylene na may pagdaragdag ng fiberglass at hindi kinakalawang na mga elemento ng bakal, na kung saan ay lubos na lumalaban sa kaagnasan at ultraviolet.

Ang mga piling modelo ay nilagyan ng:

• isang makinis na aparato ng pagsasara na nag-aalis ng paglitaw ng martilyo ng tubig sa system;

• isang jet na kumokontrol sa rate ng daloy na isinasaalang-alang ang impluwensya ng thermal pagpapalawak ng daluyan;

• isang lamad ng tumaas na lakas at isang sealing system na nagsisiguro sa tibay at higpit;

• manu-manong control hawakan;

• sistema ng pagsukat ng daloy at ang aparato ng control nito.

Mga tanyag na pagtutukoy:

• gumaganang presyon sa Bar;

• pagiging produktibo sa l / min;

• mga uri ng thread para sa panlabas at panloob na koneksyon;

• de-koryenteng supply ng solenoid coil sa volts na may hawak at nagsisimula sa kasalukuyang mga amperes.

Pag-spray ng mga baril

Kapag pinipiga ang isang stream ng tubig sa pamamagitan ng mga butas ng nozzle na matatagpuan sa dulo ng sprayer (pandilig), isang ulap ng maliit na patak o isang jet ay nilikha, na kung saan ay spray sa isang tiyak na distansya.

Ang sprayer body ay maaaring monolitik o may isang sliding na palipat-lipat na bahagi upang madagdagan ang saklaw ng spray, at ang bilang ng mga nozzle mula isa hanggang sampu o kaunti pa.

Sa istruktura, ang mga sprayers ay nilikha ayon sa dalawang uri ng supply ng tubig:

1. sektoral, kapag ang daloy ay nakadirekta sa ilalim ng simpleng presyon;

2. rotary, gamit ang pag-twist, pagkagulo ng jet ayon sa prinsipyo ng sentripugal.

Sa unang kaso, ang saklaw ng ulap ay umabot ng hanggang limang metro, at ang anggulo ng pagpapakalat ng jet sa pamamagitan ng nozzle ay nakasalalay sa disenyo nito at maaaring saklaw mula sa 40 hanggang 360 na anggulo ng anggulo. Mayroong mga disenyo na may isang adjustable anggulo ng pagkakalat at kahit na saklaw, na nagbibigay-daan sa mahusay na patubig na mga rektanggulo na mga teritoryo.

Ang mga rotary atomizer ay nilikha gamit ang:

1. sa pamamagitan ng pagpapalawak ng mekanismo ng nozzle mula sa pabahay - pagbabago ng "pop up";

2. nang walang extension - "palumpong".

Ang retractable mekanismo ay nagbibigay-daan sa iyo upang makontrol ang saklaw ng spray, mas mahusay na hawakan ang teritoryo ng isang kumplikadong pagsasaayos.

Ang pag-ikot ng multi-jet ng stream ng spray ay nagbibigay-daan sa mas mahusay na pagtagos ng kahalumigmigan sa lupa kahit na sa mga solidong komposisyon, na nag-aalis ng paagusan ng kahalumigmigan sa mga slope. Upang lumikha ng isang pantay na ulap, ang mga nozzle ay mahigpit na napili at ang daloy ay pinaikot ng mga disk sa sektor.

Mga Filter

Ang panloob na mga lukab ng mga linya ng haydroliko ay dapat na malinis. Ang anumang mga mechanical particle na nakulong sa loob ay maaaring makagambala sa pagpapatakbo ng mga solenoid valves o nozzle. Ang paggamit ng mga de-kalidad na filter ay nagbibigay-daan sa iyo upang alisin ang mga impurities, linisin ang tubig, at matiyak ang isang mahabang buhay ng serbisyo ng kagamitan.

Upang linisin ang sistema ng pinong buhangin, ginagamit ang mga espesyal na disenyo ng filter.

Alisan ng balbula

Ginamit upang alisin ang kahalumigmigan mula sa linya kapag ito ay hindi gumagana - upang maubos ang system.

Kapag lumilikha ng presyon sa hydraulic circuit, isinasara ng lamad ng balbula ang butas ng kanal, ganap na hinaharangan ito, tinitiyak ang higpit ng pagtatapos ng linya. Kapag ang bomba ay tumigil sa pagtatrabaho, ang pagbalik ng tagsibol ay pipilitin ang balbula pabalik, buksan ang alisan ng tubig upang alisin ang tubig mula sa system.

Ang sabay-sabay na operasyon ng maraming mga balbula ng alisan ng tubig ay maaaring lumikha ng isang martilyo ng tubig na makakaapekto sa pagpapatakbo ng mga electromagnets. Iniiwasan ko ang mga naturang kaso sa yugto ng disenyo ng system sa pamamagitan ng pag-install ng isang balbula para sa kasalukuyang zone.

Piping at mga kabit

Ang mga awtomatikong sistema ng patubig ay mas mahusay na gumagana sa mga tubo ng polyethylene na idinisenyo upang makatiis ang presyon mula sa 6 hanggang 10 bar na may mga panlabas na diametro mula 25 hanggang 110 mm, na pinili ayon sa pagganap ng system.

Ang kanilang koneksyon ay isinasagawa sa pamamagitan ng mga kabit ng compression o welding. Pinapayagan din na kumonekta ang mga metal at plastic housings at fittings na may sealing threaded joints na may Teflon tape.

Tumulo ang mga tubo

Ginagamit ang mga ito upang magbigay ng patubig na patubig ng mga gulay, shrubs, puno ng hardin, paghahanap ng mga sistema ng pagtulo sa layo na 20 ÷ 50 cm sa anyo ng isang labirint ng maliliit na tubo na matatagpuan sa ibabaw ng lupa nang hindi inilibing sa lupa.

Ang drip pipe ay nagbibigay-daan sa iyo upang magbasa-basa ang ibabaw na may bilis ng pagkakasunud-sunod ng 1 ÷ 4 litro bawat oras sa isang presyon ng system na 1.5 bar.

Mayroong mga disenyo ng drip pipe na ginagamot sa mga espesyal na kemikal. Pinoprotektahan nila ang puno ng kahoy mula sa pagtagos ng mga ugat sa mga butas at maaaring mailagay sa loob ng lupa.

Ang patubig na patubig ng haydroliko

Idinisenyo upang mabawasan ang presyon mula sa halaga ng operating pump sa 1.5 bar. Para sa mga system na gumagamit lamang ng patubig na patubig nang walang mga sprayer, hindi ginagamit ang isang haydroliko na gearbox.

Micro sprayers

Gumamit sa mga lugar na may isang limitadong lugar ng diameter mula sa 0.5 hanggang 5 m.Mula mabisang gumana sa mga kama ng bulaklak, kama ng bulaklak, shrubs, solidong lupa.

Ang awtomatikong sistema ng patubig ay nagbibigay-daan sa iyo upang lumikha ng kanais-nais na mga kondisyon para sa pagpapaunlad ng mga halaman, inaalis ang pangangailangan para sa isang mahabang pang-araw-araw na gawain upang alagaan ang hardin, damuhan, hardin, kubo.

Pinapayagan ka ng paggamit nito na:

• upang lumago ang malusog, maayos na mga halaman sa bansa;

• lumikha ng isang magandang damuhan;

• magbigay ng pantay na pagtutubig nang walang direktang paglahok ng tao;

• makatipid ng pagkonsumo ng tubig.
